PLANAR

Головная станция BTA10 позволяет организовать прием сигналов цифрового телевидения стандартов DVB-S/S2, DVB-T/T2, DVB-C, TSoIP (IPTV), преобразовать их в аналоговый формат и сформировать необходимый частотный план, в том числе с использованием смежных каналов. Станция управляется и настраивается с помощью персонального компьютера по интерфейсу Ethernet или USB.

Особенности:

  • Модульная, модернизируемая конструкция
  • Конструкция предусматривает установку станции в 19" шкаф или на стену
  • До 10 аналоговых каналов на выходе в одном базовом блоке
  • Поддерживаемые входные телевизионные стандарты:
    • DVB-T/T2/C (Эфирное/кабельное ТВ)
    • DVB-S/S2 (спутниковое ТВ)
    • TSoIP (IPTV)
  • При приеме ТВ сигнала стандарта DVB-T2 возможность приема трёх PLP потоков
  • Декодирование потока T2-MI
  • Передача принятых станцией потоков через модуль IP-выхода

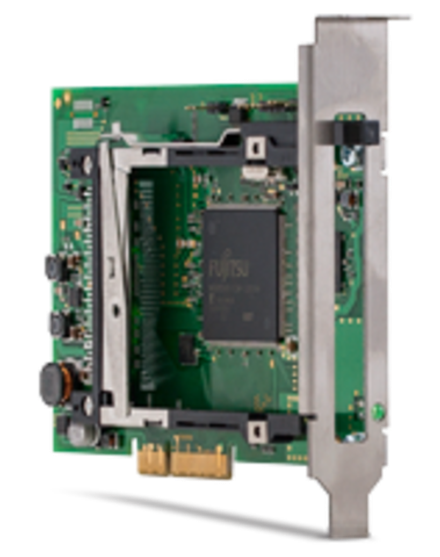

  • Установка до двух модулей CI-дескремблера для использования CAM-модулей с «закрытыми» программами
  • Журнал системных событий: пропадание и появление сигнала и т.п.
  • Дополнительный контроль выходного сигнала с помощью снимков экрана
  • Управление через веб-интерфейс
  • Удаленное обновление программного обеспечения

Общий принцип работы «ПЛАНАР-BTA10»

Приёмный модуль в зависимости от типа и режима работы выдаёт от одного до десяти независимых транспортных потоков. Далее потоки могут быть дескремблированы в модуле(ях) дескремблера и поданы на входы модулей формирующих выходной сигнал: «BTA-TSM01».

В кодек-модуляторе «BTA-TSM01» поток декодируются и преобразуются в аналоговый канал. Радиосигналы с выходов кодек-модуляторов объединяются в сумматоре 1x10 и затем усиливаются в выходном широкополосном усилителе. На выходе станции установлено два "F" разъема – основной и контрольный выходы.

В базовом блоке может быть установлен один или два блока питания: «A» и «B». Они формируют внутренние питающие напряжения станции из напряжения внешней сети переменного тока 220 В. При установке двух блоков питания работает автоматический режим горячего резервирования: при отключении по любой причине блока «А» станция автоматически переходит на работу от блока «B».

Модуль процессора контролирует работу головной станции, осуществляет диагностику неисправности и обеспечивает управление станцией через интерфейсы Ethernet и USB.

Базовый блок BTA-CPU01.2

Базовое шасси с 1 или 2 блоками питания

41 163 руб


DVB-T/T2/C Модуль BTA RS02

Входной ДВУХ-канальный модуль-приемник

13 097 руб

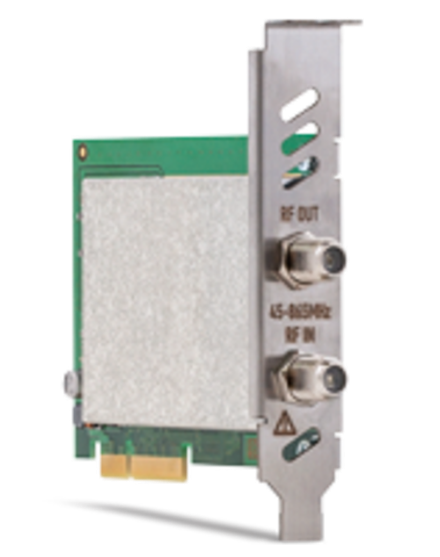

DVB-T/T2/C Модуль BTA RS02.3

Входной ТРЕХ-канальный модуль-приемник

15 717 руб

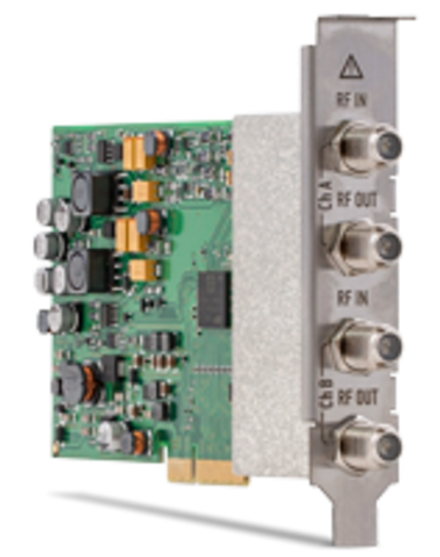

DVB-S/S2 Модуль BTA RS03

Входной ДВУХ-канальный модуль-приемник

11 975 руб


TSoIP (IPTV) Модуль BTA RS04

Входной модуль-приемник, до 10 IP потоков

24 323 руб


PAL Модуль BTA TSM01

Выходной модуль кодек-модулятора аналогового PAL сигнала

18 710 руб
