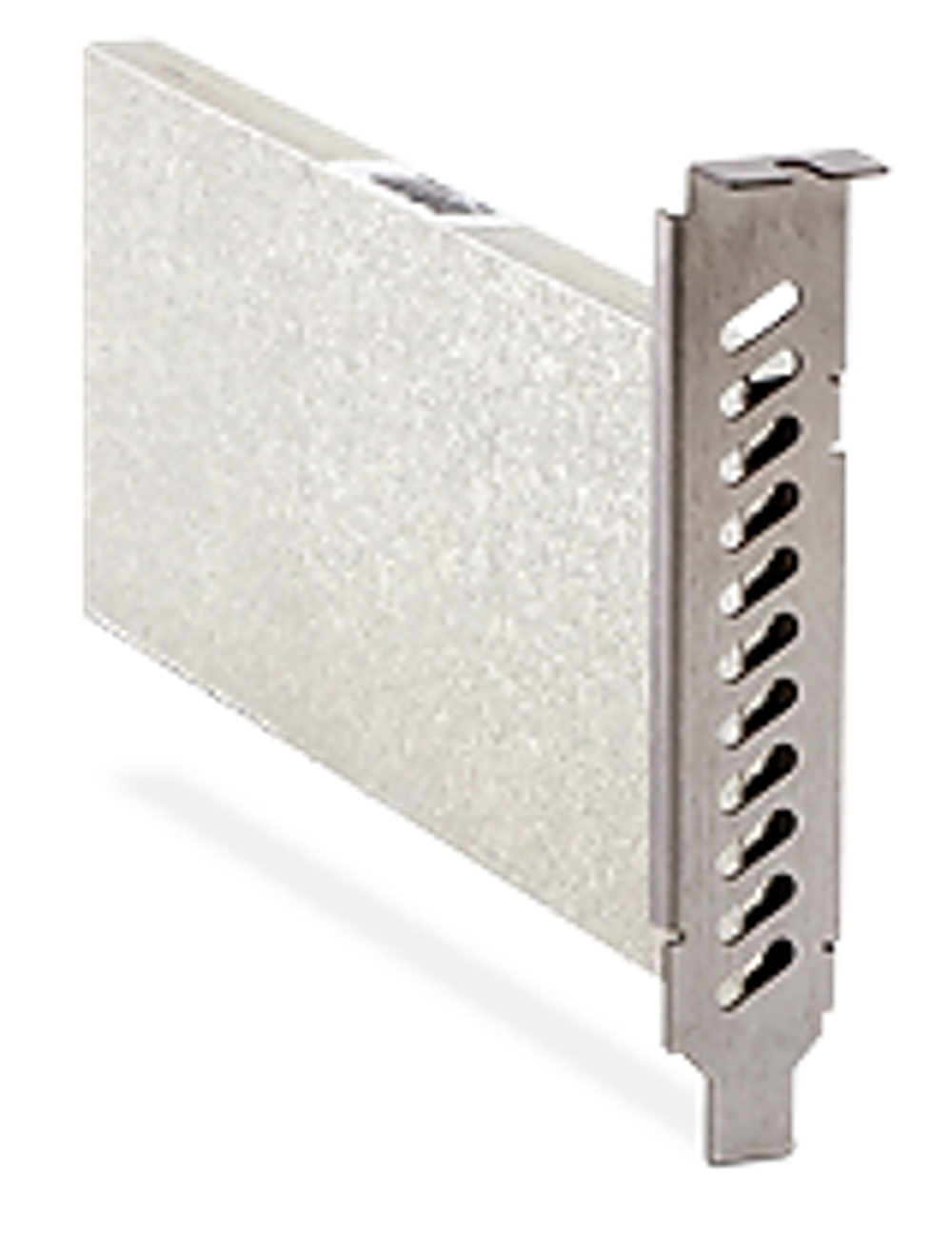

PAL Модуль BTA TSM01

Добавить в сравнение
Описание

Выходной модуль кодек-модулятора аналогового PAL сигнала

Показать полностью Свернуть
Нет в наличии
Описание
Описание
Технические характеристики Кодек-модулятора BTA-TSM01
Характеристики кодека
Количество входов транспортного потока TS до 10
Скорость транспортного потока 2…100 Мбит/с
Декодируемые форматы видео H.264/AVC L4.1 HP, MPEG-2 MP@HL, AVS JP L6.0, VC-1 AP L3;
Разрешение SD, HD, FullHD (до 1080p30  включительно)
Декодируемые форматы звука MPEG1 L1/2, HE-AAC
Декодирование потока T2-MI поддерживается
Поддержка телетекста полная
Формат изображения 4:3, 16:9
Характеристики модулятора
Диапазон рабочих частот 48…862 МГц
Шаг перестройки по частоте 250 кГц
Погрешность установки частоты ±20 кГц
Нестабильность частоты несущей видео ±2x10-5
Ширина полосы канала 8 МГц
Стандарт ТВ вещания D, K
Стандарт видео сигнала PAL, SECAM
Модуляция видео однополосная
Модуляция звука стерео A2
Отношение уровней несущих видео и звука 16/20 дБ
Диапазон регулировки выходного уровня 10 дБ
Коэффициент модуляции видео-сигнала 85±2,5%
Дифференциальное усиление в канале изображения, не более ±10%
Дифференциальная фаза в канале изображения, не более ±5°
Расхождение по времени каналов яркости и цветности, не более ±50 нс
Импульсная характеристика (2T K-фактор), не более 5%
Нелинейность сигнала яркости, не более 8%
Отношение сигнала яркости к фоновой помехе, не менее 60 дБ
Отношение сигнал/шум канала яркости (взвешенное), не менее 58 дБ
Уровень побочных частот на выходе, не более -63 дБн
Отношение несущей видео к комбинационным помехам второго порядка (CSO), при 10 каналах на выходе с уровнем 102 дБмкВ, не менее 65 дБ
Отношение несущей видео к комбинационным помехам второго порядка (CTB), при 10 каналах на выходе с уровнем 102 дБмкВ, не менее 75 дБ
Потребляемая мощность, не более 5 Вт
