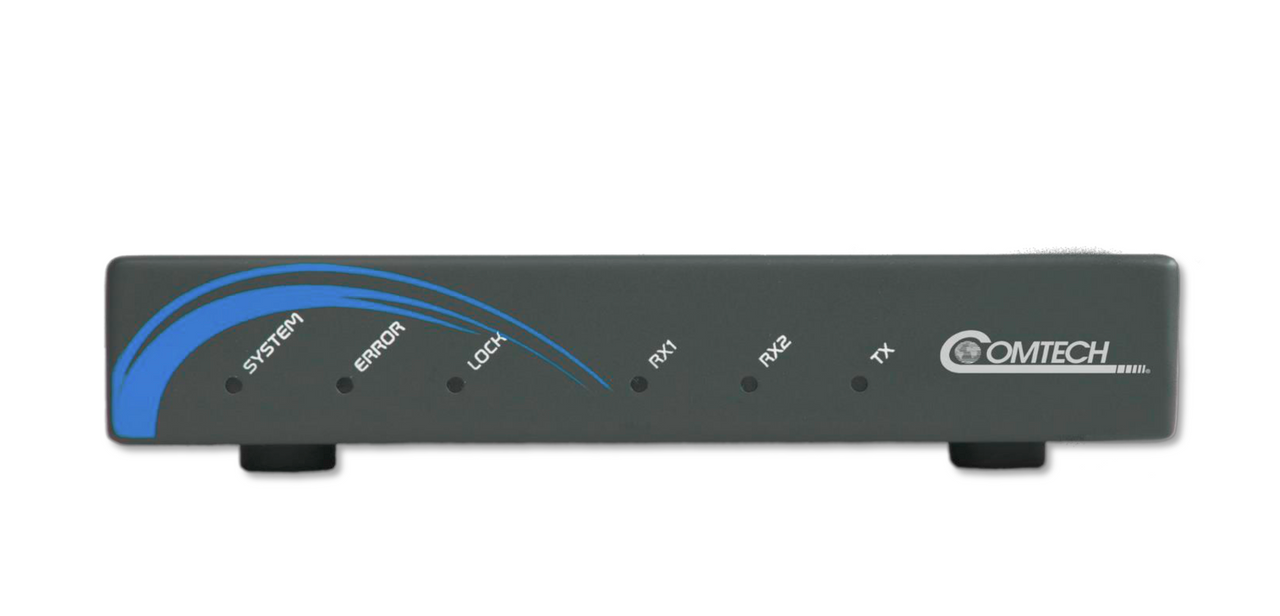

Высокопроизводительный абонентский спутниковый модем CEL-100 был разработан специально для спутников HTS и включает целый ряд инновационных решений. Этот продукт построен на базе универсальной аппаратной платформы (UHP), отличающейся своей непревзойденной производительностью.
Модемы CEL-100 могут обрабатывать до 150 000 IP пакетов в секунду, принимать
две несущие с символьной скоростью до 500 Msps, с трафиком до 225 Mbps, адаптивными DVB-S2X модуляциями вплоть до 256APSK и 5% roll-off, а также TDMA протоколом, имеющим эффективность 96% в сравнении с SCPC каналом. Все это обеспечивает очень компактное устройство с энергопотреблением менее 8 W.
CEL-100 имеет два встроенных высокоскоростных DVB демодулятора с отдельными ПЧ входами и может одновременно принимать две несущие, передаваемые через два разных луча, спутника или даже частотных диапазона. Сдвоенный демодулятор
в сочетании с интеллектуальным алгоритмом переключения лучей обеспечивает бесшовный роуминг мобильных терминалов, работающих через спутники HTS.
CEL-100 рекомендуется для использования в масштабных сетях широкополосного доступа, SCADA и доставки контента.
Модем совместим с масштабируемыми TDM/TDMA хабами последнего поколения. Маленький размер, низкое электропотребление и небольшое количество активных компонентов обеспечивает высочайшую надежность до 200 000 часов MTBF
- Высокопроизводительный модем для сетей TDM/TDMA с пропускной способностью до 220 Mbps
- Два независимых DVB демодулятора до 500 Msps с отдельными ПЧ входами
- Эффективные DVB-S2/S2X модуляции с 5% и 20% roll-off
- MF-TDMA модулятор с эффективностью 96% vs SCPC
- Малые задержки обработки и передачи данных значение PING в режиме TDMA ~570 ms
- Производительный модем до 150 000 PPS, поддержка различных IP протоколов
- Поддержка VLAN, многоуровневый QoS, компрессия заголовков, TCP акселерация
- Быстрый старт, низкая потребляемая мощность и высокая надежность
СЕТЬ
Топология: Point-to-Point, Star, Dual-Gateway
Режим работы: TDM/TDMA Star, TDM/TDMA Rx-only, SCPC
Роль в сети: SCPC приемник, TDM/TDMA терминал
Диапазоны: C, X, Ku, Ka, включая многолучевые спутники HTS
TDM (SCPC) КАНАЛ - ДЕМОДУЛЯТОР
Стандарт: DVB-S2 / DVB-S2X с модуляцией ACM
Канальность: Два демодулятора с переключаемыми ПЧ входами Rx1 и Rx2
Модуляции: QPSK, 8PSK, 16APSK, 32APSK, 64APSK, 128APSK, 256APSK
FEC: Все DVB-S2 & DVB-S2X MODCODs
Символьная скорость: 300 ksps - 500 Msps
Информационная скорость: 150 kbps - 225 Mbps
QoS: 8 уровней приоритетов, политики трафика, CIR, MIR, групповой QoS, иерархический шейпер, FAP
TDMA КАНАЛ - МОДУЛЯТОР
Стандарт: LDPC TDMA с модуляцией ACM
Канальность: Один MF-TDMA модулятор
Модуляция: QPSK, 8PSK, 16APSK; Roll-off: 5%, 20%
FEC: 1/2, 2/3, 3/4, 5/6
Символьная скорость: 100 ksps - 11 Msps; step 1 ksps
Информационная скорость: 100 kbps - 35 Mbps
TDMA протокол: Кадр 50 -1000 ms, 14 размеров слотов, регулировка мин. полосы; MF-TDMA с быстрой перестройкой
QoS: 8 уровней приоритетов, политики трафика, CIR, MIR, групповой QoS, иерархический шейпер, FAP
МАРШРУТИЗАТОР
Производительность: До 150 000 пакетов в секунду
Поддержка: DSCP, multiple IP/VLANs, PAT, proxy ARP, L2 Bridging, TCP Acceleration, Jumbo frames, AES-256
Протоколы: IPv4/IPv6, IGMP, cRTP, SNMP, RIP, SNTP, TFTP, PPP, DHCP, DHCP Relay, OpenAMIP
Управление: HTTP интерфейс, SNMP, Telnet, NMS с поддержкой VNO

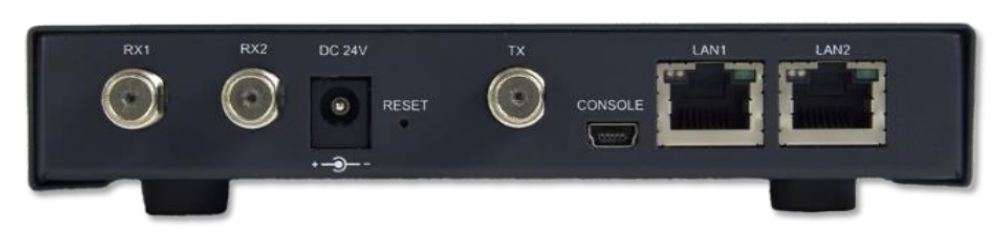

ИНТЕРФЕЙСЫ
Пользовательский: LAN 2 x Giga Ethernet 10/100/1000 Base-T
MКонсоль управления6 miniUSB, B female
IF Rx (оба входа): 950-2150 MHz; Ref. 10 MHz/+5 dBm [RX2]; 13.5/18 VDC 0.75 A; F type
IF Tx: 950-2150 MHz, -1…-46 dBm; Ref. 10 MHz/+5 dBm; 24V/3A; F type
