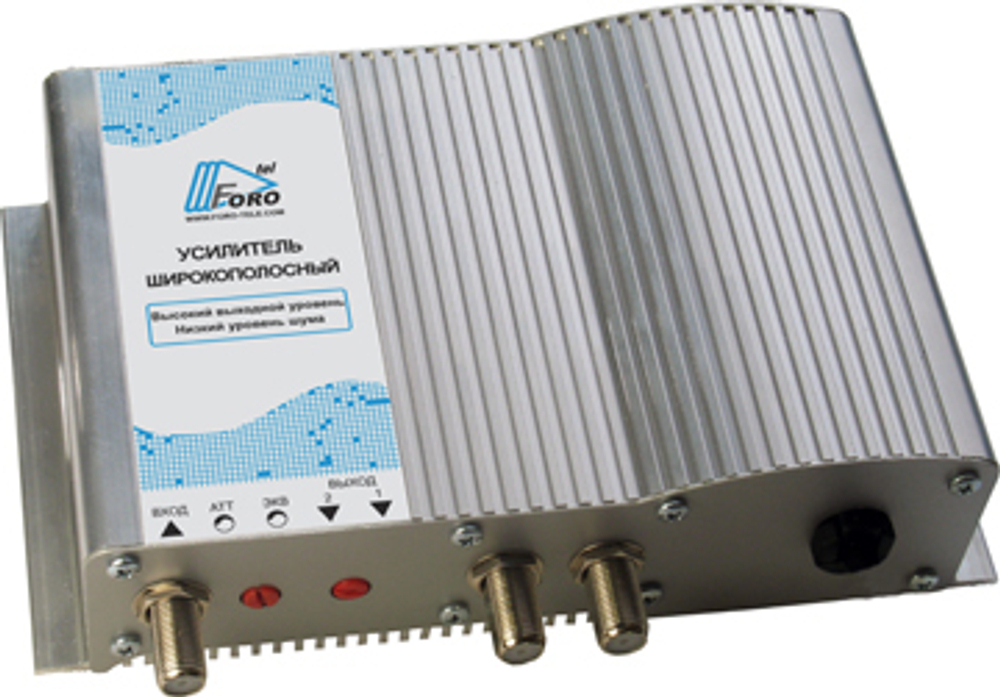

Особенности усилителя FORO SMA 177D2:
· Рабочий выходной уровень, не менее 110 дБмкВ
· Мощный двухтактный GaAs push pull выходной каскад с минимальными интермодуляционными искажениям
· Компактный алюминиевый корпус IP42 с улучшенной теплоотдачей
· Комплексная защита от перенапряжений по входу и выходу (частотные диплексеры, наносекундные диодные ограничители)
Доступные варианты исполнения:
FORO 177D2 – питание от внешнего адаптера 12…15 В
FORO 177P – встроенный источник питания от сети 220В
FORO 177-V95 – встроенный источник дистанционного питания переменным напряжением 25…95В
Структурная схема усилителя
Технические параметры
| Диапазон частот | 47-862 МГц |
| Неравномерность АЧХ | ± 0,75 дБ |
| Коэффициент усиления | 40 дБ |
| Максимальный выходной уровень (42 канала, наклон 6 дБ) | 110 дБмкВ |
| Глубина регулировки усиления | 0-18 дБ |
| Глубина регулировки наклона АЧХ | 0-18 дБ |
| Потери на отражения по вхоу и выходу | не менее 14 дБ |
| Коэффициент шума | 6 дБ |
| Напряжение питания | 12-15 В |
| Потребляемая мощность | не более 10 ВА |
| Габаритные размеры | 168х128х46 мм |
| Масса | 0,6 кг |
| Тип ВЧ соединений | F |
| Диапазон рабочих температур | –20 °С … +50 °С |
| Класс защиты по электробезопасности | I, в соответствии ГОСТ IEC 60065-2013 |
