Конвертор INVERTO IDLP-QDR410-UCH75-OPX Circular Quad (круговой поляризации) предназначен для приема НТВ Плюс и Триколор ТВ с уровнем собственных шумов до 0.1 дБ.

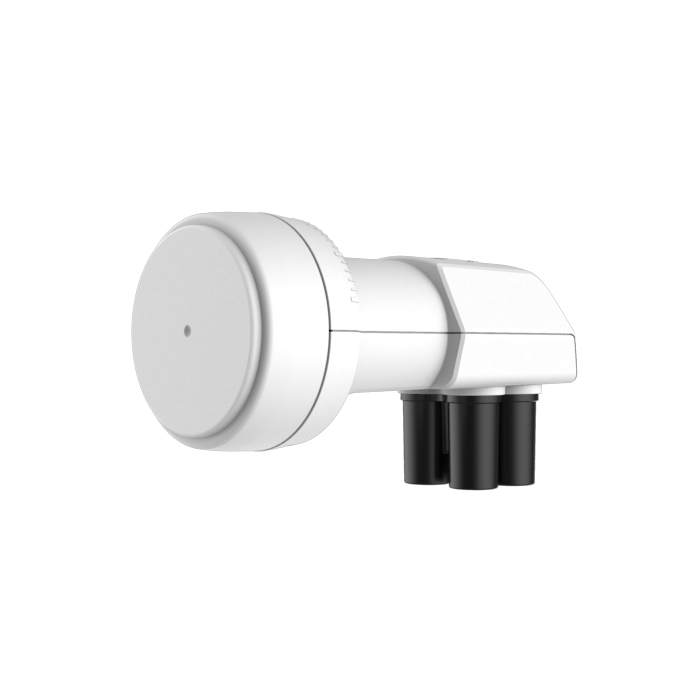

Спутниковый конвертор INVERTO IDLP-QDR410-UCH75-OPX Circular Quad с четырьмя выходами.
Спутниковый конвертор INVERTO IDLP-QDR410-UCH75-OPX Circular Quad с четырьмя выходами.
Конвертеры производства INVERTO очень хорошо себя зарекомендовали. Они позволяют вытастиквать мощный сигнал, что в сочетании с правильно подобранной антенной дает отличный результат.
Окончание QUAD в названии указывает на то, что конвертор снабжен четырьмя независимым выходами.
Окончание QUAD в названии указывает на то, что конвертор снабжен четырьмя независимым выходами.
- Частота гетеродина LO 10,75 ГГц
- Низкий фазовый шум
- Соответствие HDTV DVB-S2
- Низкий коэффициент шума
- Низкое энергопотребление
- Высокая развязка по кросс-поляризации
- Высокая стабильность частоты
Технические характеристики:
| Количество выходов | 4 (QUAD) |
| Диапазон входной частоты | 11.7 ГГц ~ 12.75 ГГц |
| Диапазон выходной частоты | 950 МГц ~ 2000 МГц |
| Частота гетеродина LO | 10.75 ГГц |
| Коэффициент шума | 0.8 dB typ. |
| Температурный дрейф LO | ±2 МГц |
| Погрешность частоты гетеродина при 25 ° C | ±1 МГц |
| Поляризация: | Круговая |
| Фазовый шум гетеродина при 1 kHz | -70 дБн / Гц макс. |
| Фазовый шум гетеродина при 10 kHz | -80 дБн / Гц макс |
| Фазовый шум гетеродина при 100 kHz | -90 дБн / Гц макс. |
| Коэффициент усиления | 55 dB ~ 65 dB |
| Пульсация усиления (в полосе пропускания более 26 МГц) | ±1 dB |
| Вариация усиления (во всем диапазоне) | ±3 dB |
| Отклонение изображения | 40 dB min. |
| Точка компрессии 1 дБ (на выходе) | 0.0 dBm min. |
| Развязка по кросс-поляризации | 18 dB min. |
| Управляющий сигнал LHCP | 10.5 V ~ 14.5 V |
| Управляющий сигнал RHCP | 15.5 V ~ 21.0 V |
| Выходной КСВН | 2.0 : 1 |
| Потребление тока | 250 mA max. @ 10.5 V ~ 20.0 V |
| Рабочая Температура | -30 °C ~ +60 °C |
| Выходное сопротивление | 75 Ω |
| Тип выходного разъема | F-тип (female) |
| Вес | 131 г. |
