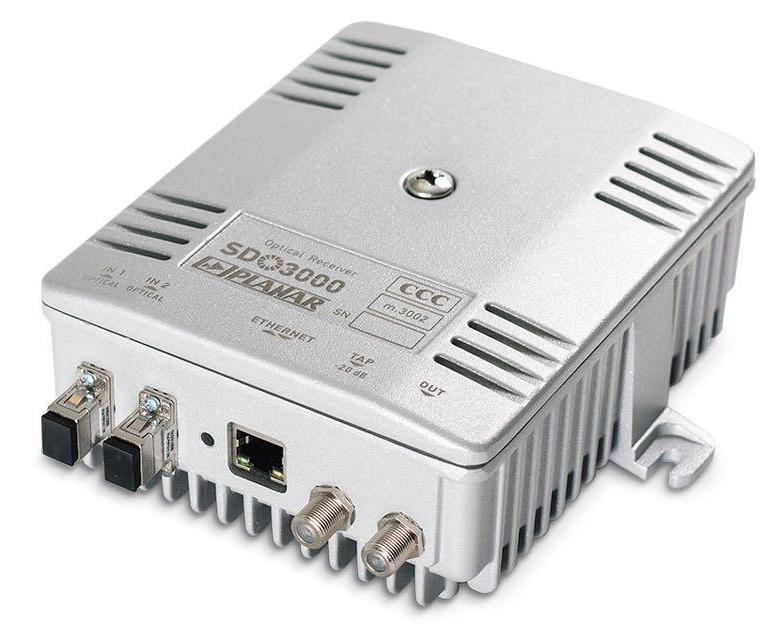

Оптический приемник PLANAR SDO3002

Добавить в сравнение
Описание

2x114 дБмкВ,  47-862 МГц, 2хSC/APC, -9…+3 (АРУ), SNMP

Показать полностью Свернуть
Нет в наличии
Описание
Описание

– Высокий выходной уровень
– Электронные регулировки
– Система АРУ
– Индикация входной оптической мощности и выходного уровня
– Широкий диапазон входной оптической мощности
– Встроенный регулятор наклона
– Компактный помехозащищенный корпус
– Модель с мониторингом

Технические характеристики:
  SDO3002
Диапазон рабочих частот, МГц 48…862
Неравномерность АЧХ, дБ ±0,75
Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC 42к), дБмкВ,
– с наклоном 9 дБ
– без наклона

114

110

Длина волны оптического сигнала, нм 1200…1600
Входная оптическая мощность, дБмВт -9…+3
Диапазон эффективной работы АРУ, дБмВт -8…+2
Режим работы АРУ выкл/по входу
Возвратные оптические потери, дБ 45
Эффективность эквивалентного входного шумового тока, пА/√Гц 5
Диапазон регулировки уровня, дБ 20
Диапазон регулировки наклона, дБ 20
Затухание несогласованности, дБ, не менее 18
Присоединительный размер 3/8” (F)
Ослабление сигнала на контрольном отводе, дБ 20
Количество входов 2
Количество выходов 2 (вставка SDμ)
Оптический разъем SC/APC
Отношение сигнала к фоновой помехе, дБ 70
Напряжение питания от сети, В ~180…250
Потребляемая мощность, Вт 12
Габаритные размеры, мм 165х155х60
Масса, кг 1,5
Диапазон рабочих температур, °С -20…+50
Удаленный доступ SNMP есть



Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.

Интерфейсы управления
  • удалённое управление
  • местное управление
  • Ethernet 10/100Mbit
  • Кнопочное управление
Поддерживаемые сетевые протоколы Telnet (удалённое управление), SNMP (удалённое управление),
HTTP (удалённое управление), TFTP (обновление ПО), DHCP (клиент)



Интерфейсы пользователя и индикация
Удалённое управление
  • TelNet
  • Web-интерфейс
  • Стандартный SNMP браузер
Местное управление Ручное управление с помощью кнопок внутри приемника
Органы индикации
  • Многофункциональный 3х-разрядный индикатор
  • Индикатор активного оптического входа



Контролируемые параметры оптического приёмника и управление
Максимальное число поддерживаемых оптических входов приёмника 2
Измеряемая входная мощность, дБм -11…+3
Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ 80…120
Температура внутри корпуса оптического приёмника, °С -9…99
Напряжение источника питания U1, U2
Переключение входов оптического приёмника
  • ручное
  • автоматическое
Переключение режима работы АРУ
  • выкл
  • по входному оптическому сигналу
Состояние охранного шлейфа K1/K0 (нарушен/восстановлен)
* - 42к по стандарту SENELEC
