SMW Ku-MultiBand LNB (Q-PLL)

Добавить в сравнение
Характеристики
Производитель:
SwedishMicroWave
Все характеристики
Описание

1 вход: Low и High Band 10.70 - 12.75 ГГц. 13/18В

Показать полностью Свернуть
Нет в наличии
Описание
Характеристики
Описание

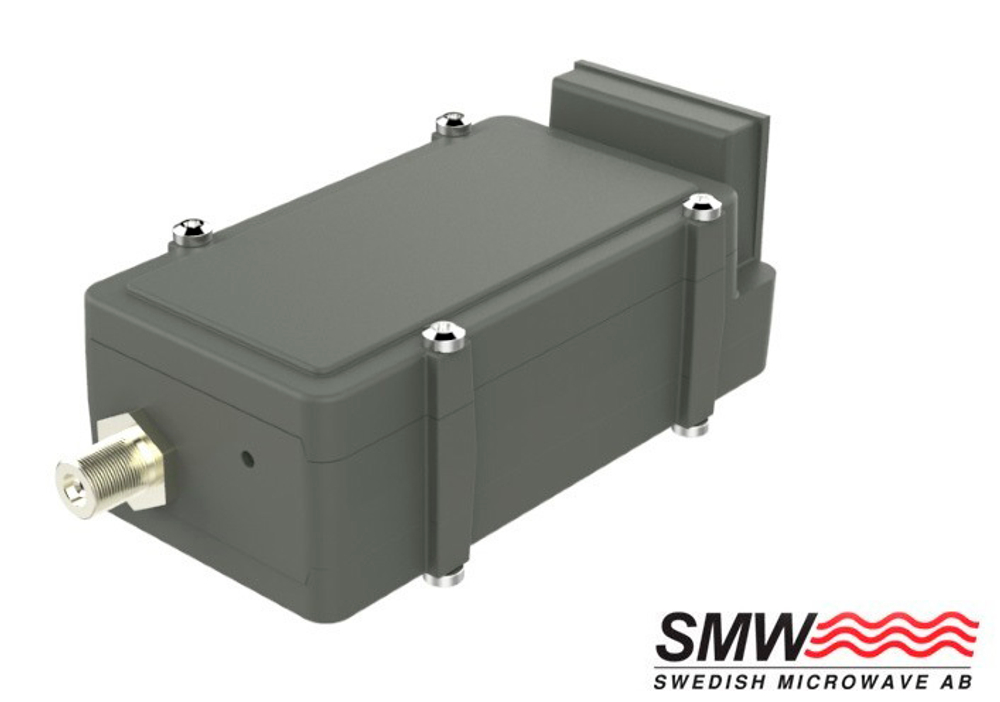

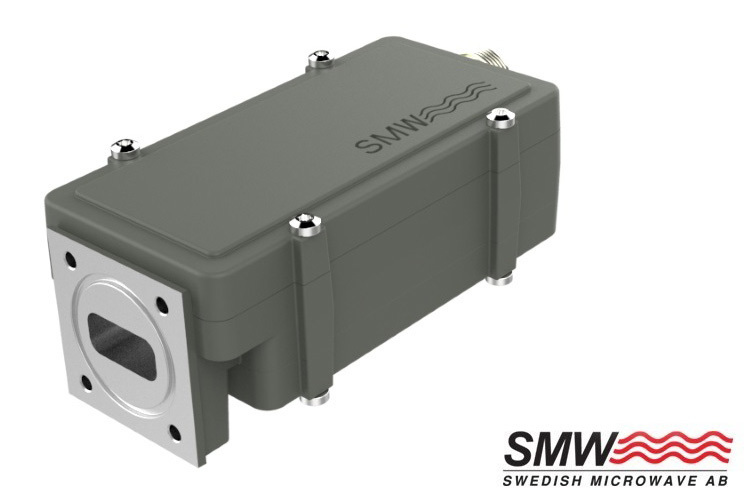

Профессиональный Конвертер SMW с PLL-стабилизацией гетеродина для приема ОДНОЙ поляризации в ПОЛНОМ KU-поддиапазоне. Переключение диапазонов осуществляется напряжением 13/18В.

  • Идеально подходит для профессионального приема спутниковых сигналов.
  • Частотный диапазон: 10.95-11.70 (LO 10.00 ГГц) + 11.70-12.75 (LO 10.75 ГГц) - Type B
  • Частотный диапазон: 10.70-11.70 (LO   9.75 ГГц) + 11.70-12.75 (LO 10.60 ГГц) - Type E
  • Стабильность гетеродина 5.0 и 10.0 кГц.
  • Низкий уровень шума.



  Q-PLL LNB type B Q-PLL LNB type E
  Low band High band Low band High band
Вход. диапазон, ГГц 10.95 – 11.70 11.70 – 12.75 10.70 – 11.70 11.70 – 12.75
Частота гетеродин, ГГц 10.00 10.75 9.75 10.60
Частота ПЧ, МГц 950-1700 950-2000 950-1950 1100-2150
Усиление 60 дБ
Неравномерность усиления ±0,05 дБ
Уровень шума 0,8 дБ
Стабильность LO ±5 kHz / ±10 kHz
Тип фланца WR75
Тип разъемов F-female, 75 Ом
Питание от +12 до +26 В, 270 мА

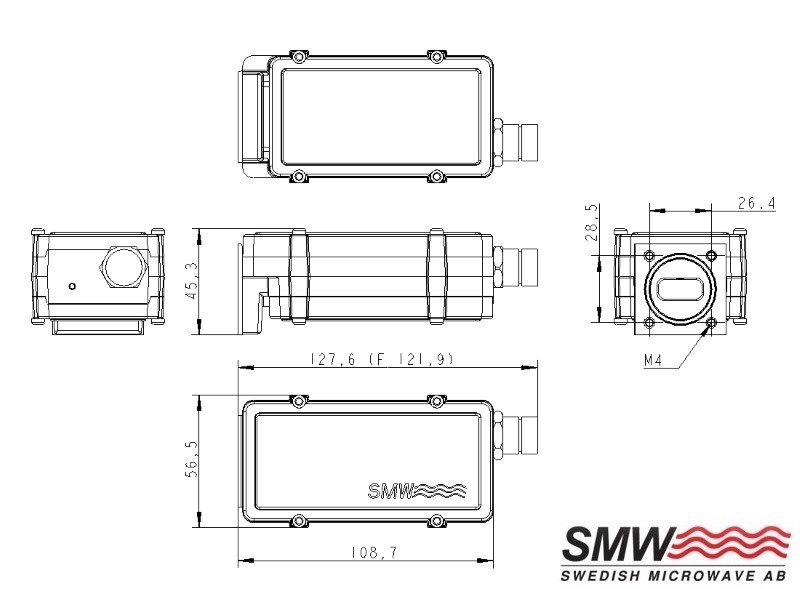

Размеры 122 x 56 x 44 мм
Вес 329 гр

.

PDF_logo1.gifСпецификация

.
