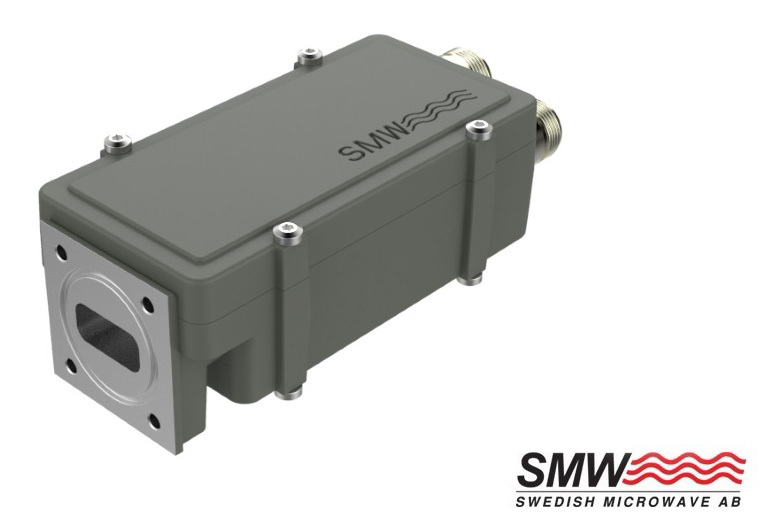

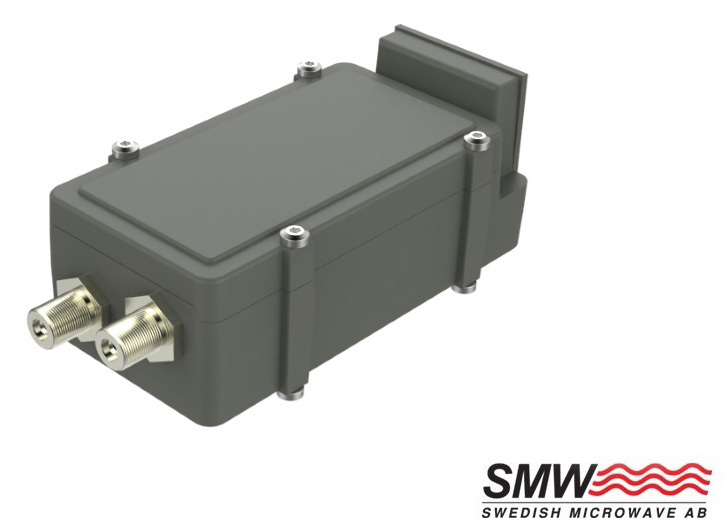

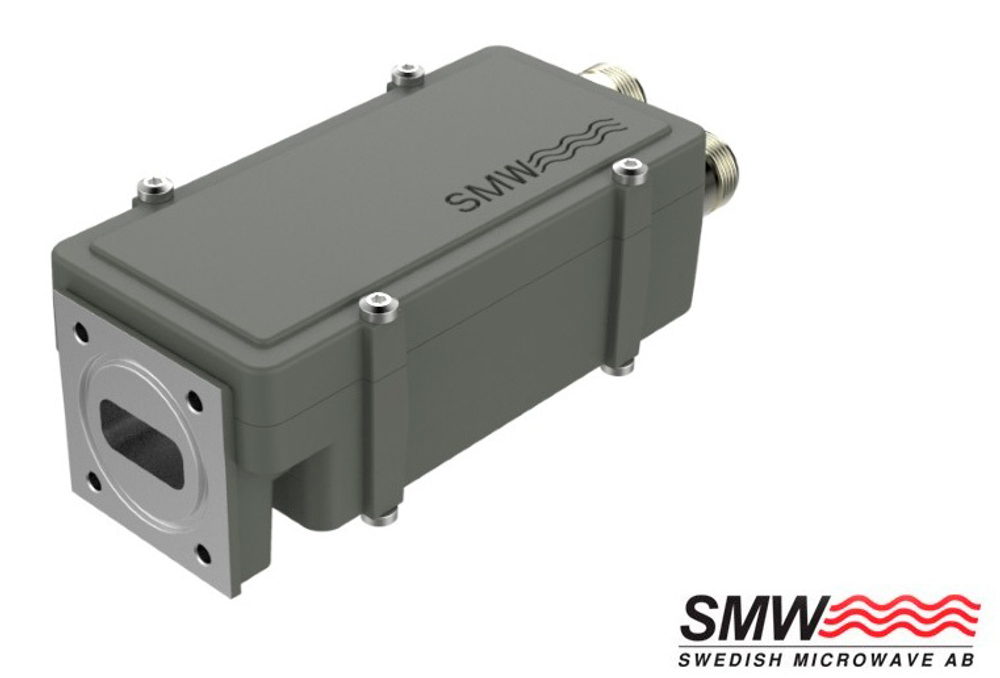

SMW Ku-Band WDL PLL LNB

Артикул SMW-123620
Производитель SwedishMicroWave
202 834 руб × = 202 834 руб

Описание

Конвертер SMW WDL PLL LNB поддерживает прием полного KU-диапазона, одновременно нижний и верхний поддиапазон.

  • Идеально подходит для профессионального приема спутниковых сигналов.
  • Частотный диапазон: 10.70-12.75 / 10.95-12.75 ГГц
  • Стабильность гетеродина  5.00 и 10.00 кГц. (Конверторы со стабильностью 25 кГц сняты с производства)
  • Низкий уровень шума.



  WDL-DRO LNB type E WDL-DRO LNB type B
  Low band High band Low band High band
Вход. диапазон, ГГц 10.70 – 11.70 11.70 – 12.75 10.95 – 11.70 11.70 – 12.75
Частота гетеродин, ГГц 9.75 10.60 10.00 10.75
Частота ПЧ, МГц 950-1950 1100-2150 950-1700 950-2000
Усиление 60 дБ
Неравномерность усиления ±0,05 дБ
Уровень шума 0,8 дБ
Стабильность LO ±5 kHz / ±10 kHz
Тип фланца WR75
Тип разъемов F-female, 75 Ом
Питание от +12 до +26 В, 180 мА

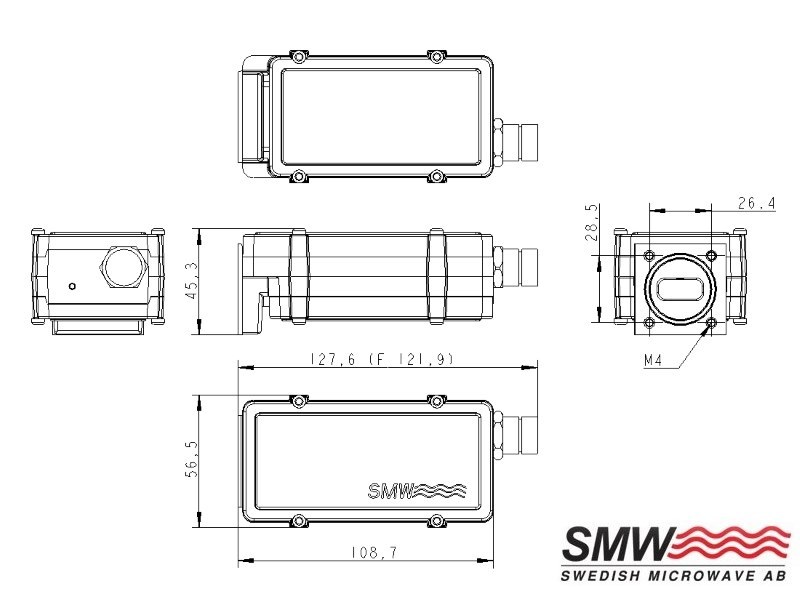

Размеры 122 x 56 x 44 мм
Вес 335 гр

.

PDF_logo1.gifСпецификация

.
