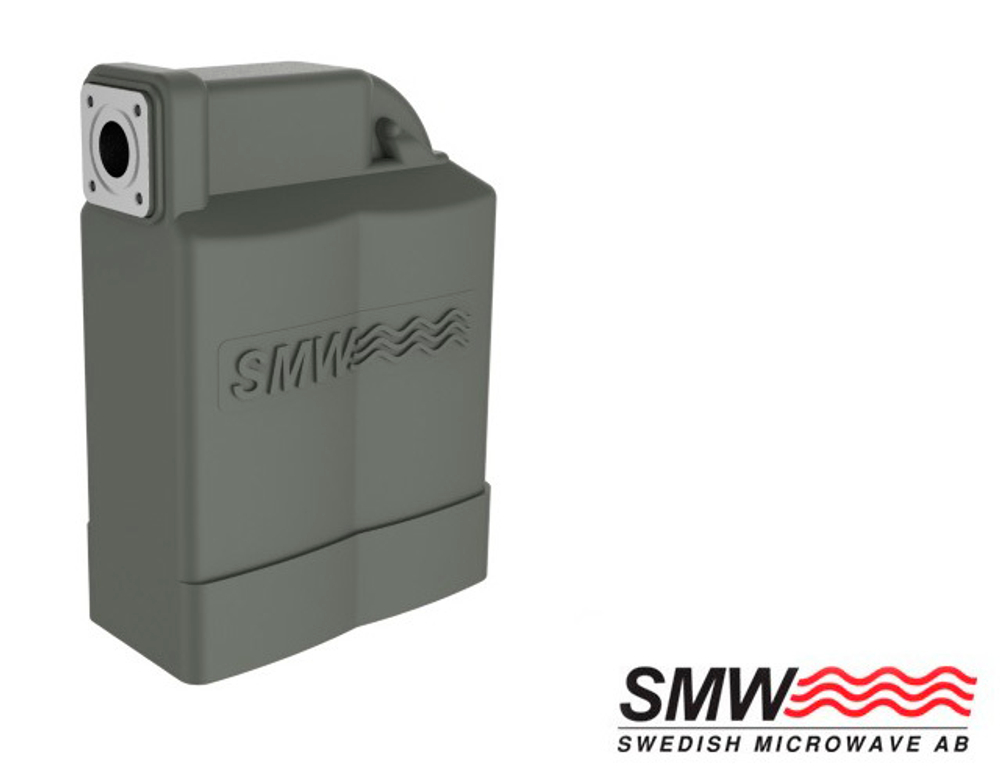

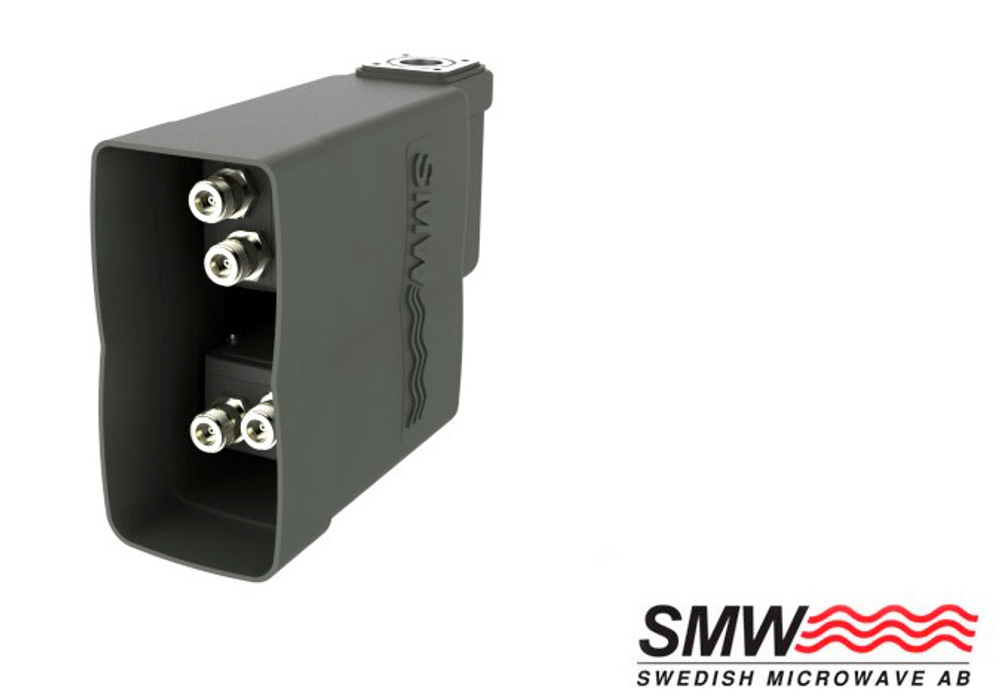

SMW Ku-Band QUATTRO-PLL LNB

Добавить в сравнение
Характеристики
Производитель:
SwedishMicroWave
Все характеристики
Описание

4 входа: V+H / Low + High Band. 10.70-12.75 ГГц

Показать полностью Свернуть
Нет в наличии
Описание
Характеристики
Описание

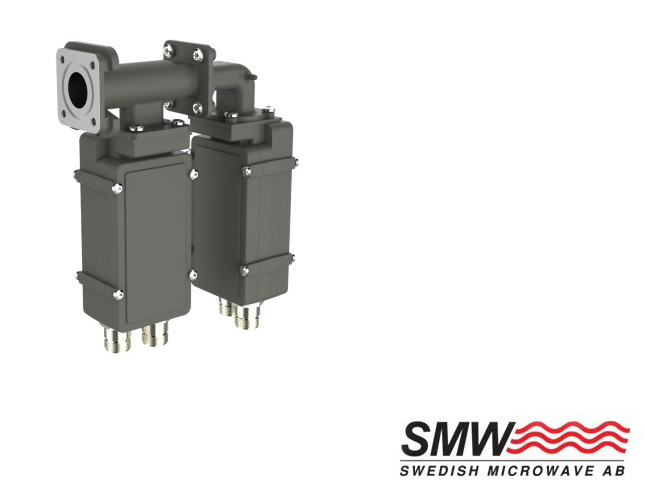

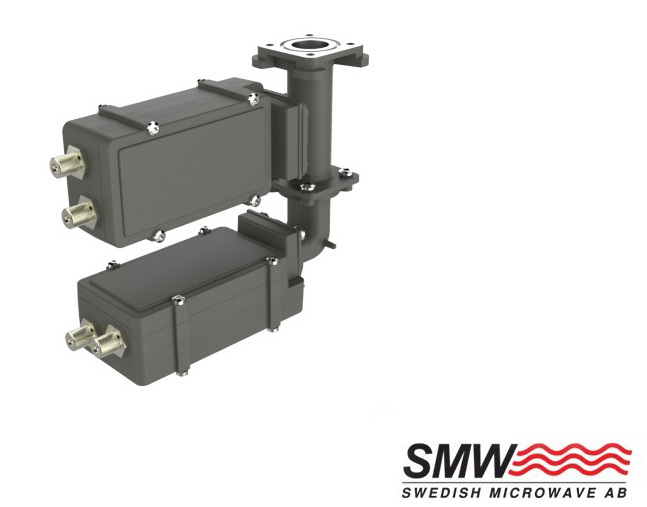

Конвертер SMW QUATTRO PLL LNB для приема верхнего и нижнего KU-поддиапазона и обоих поляризаций - вертикальной и горизонатальной (V/H).

  • Идеально подходит для профессионального приема спутниковых сигналов.
  • Полнфй KU-диапазон и обе поляризации
  • Частотный диапазон: 10.70-12.75 / 10.95-12.75 ГГц
  • Стабильность гетеродина 5.0 и 10.0 кГц. (Конвертеры со стабильностью 25.0 кГц сняты с производства)
  • Низкий уровень шума.



  WDL QUATTRO PLL LNB type E WDL QUATTRO PLL LNB type B
  Low band High band Low band High band
Вход. диапазон, ГГц 10.70 – 11.70 11.70 – 12.75 10.95 – 11.70 11.70 – 12.75
Частота гетеродин, ГГц 9.75 10.60 10.00 10.75
Частота ПЧ, МГц 950-1950 1100-2150 950-1700 950-2000
Усиление 60 дБ
Неравномерность усиления ±0.25 дБ
Уровень кроссполяризации 31.5 дБ
Уровень шума 1.0 дБ
Стабильность LO ±5 kHz / ±10 kHz
Тип фланца С120 (круглый, 18 мм)
Тип разъемов F-female, 75 Ом
Питание от +12 до +24 В, 180 мА
Размеры 154 x 76 x 206 мм
Вес 1670 гр

.

PDF_logo1.gifСпецификация

.
