Антенна 5.36 м RxTx VSAT, Al, Az/El, Huaxin

Добавить в сравнение
Описание

HUAXIN 5.36m C/Ku-band VSAT Антенна

Двухзеркальная приемо-передающая VSAT антенна 5,36 м, C-KU-band, Круговая/Линейная поляризация, алюминий, разборная

▪ Двухзеркальная конструкция с кольцевым фокусом
▪ Алюминиевый главный отражатель и вспомогательный отражатель высокой точности
▪ Высокий коэффициент усиления и отличные характеристики боковых лепестков
▪ Заводская система подачи и центральная стойка поставляются собранными в заводских условиях для сокращения времени инсталляции
▪ Нет требований к выравниванию поля установки
▪ Антикоррозийное покрытие

Показать полностью Свернуть
Нет в наличии
Описание
Описание

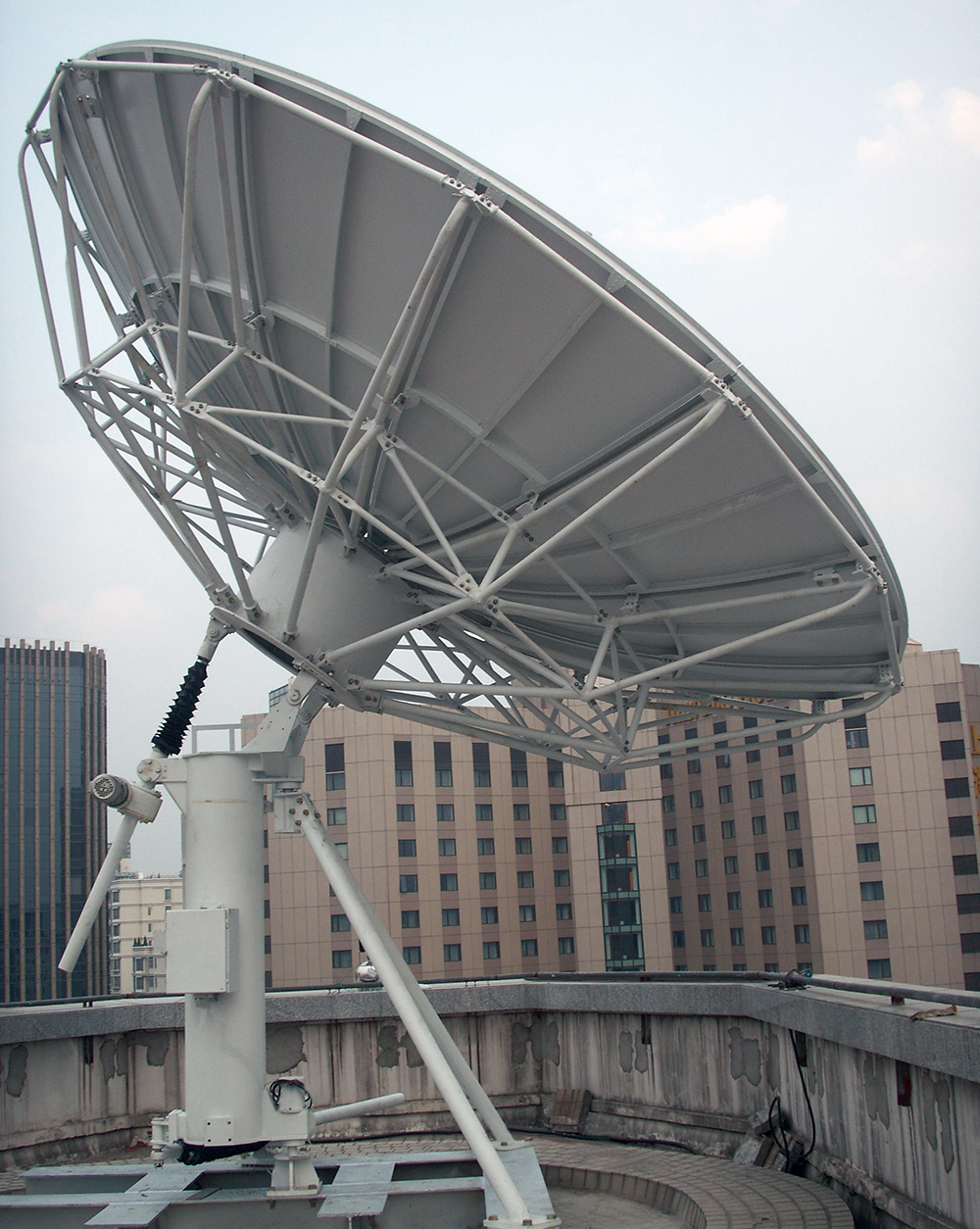

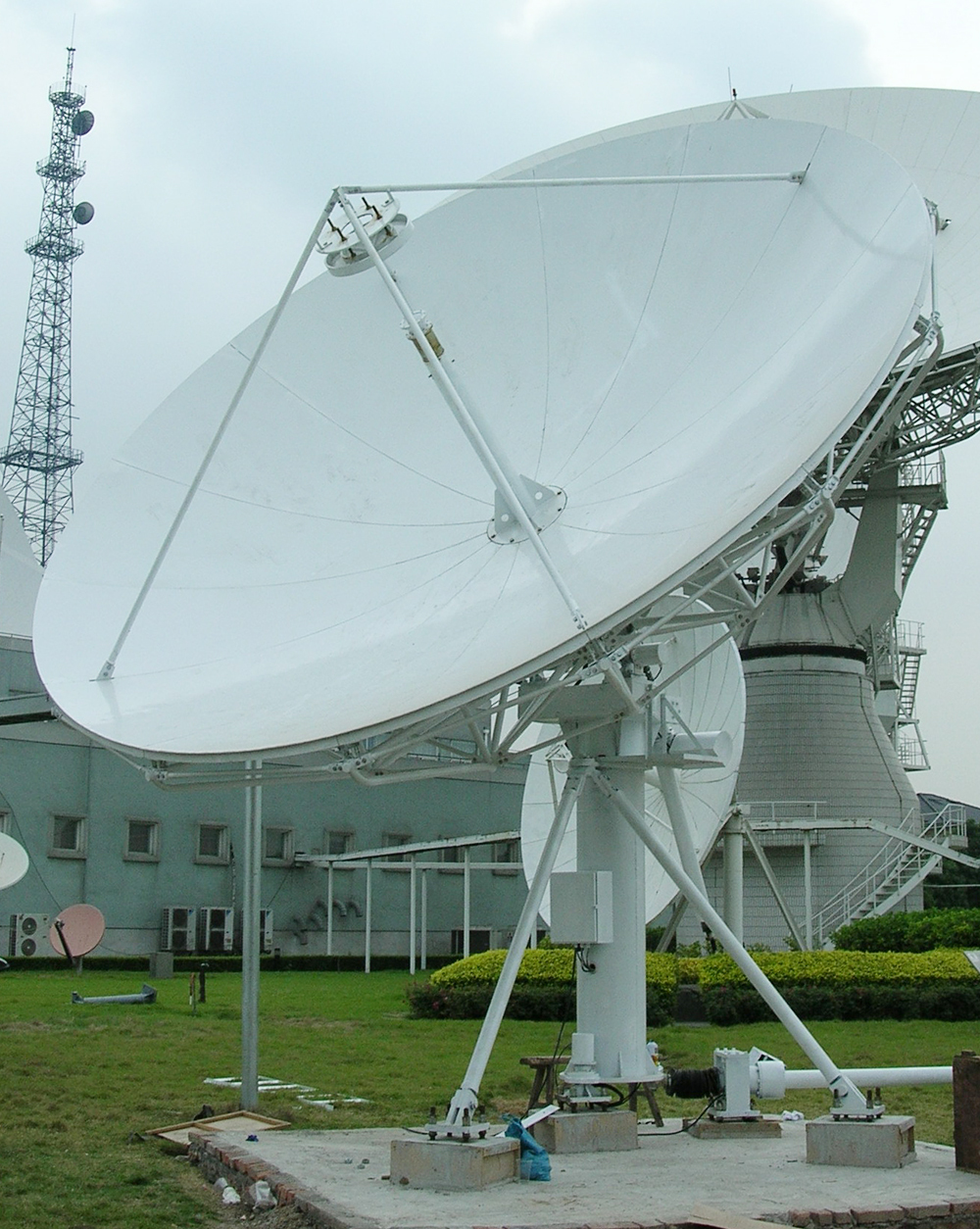

HUAXIN 5.36m C/Ku-band VSAT Антенна

Двухзеркальная приемо-передающая VSAT антенна 5,36 м, C-KU-band, Круговая/Линейная поляризация, алюминий, разборная

▪ Двухзеркальная конструкция с кольцевым фокусом
▪ Алюминиевый главный отражатель и вспомогательный отражатель высокой точности
▪ Высокий коэффициент усиления и отличные характеристики боковых лепестков
▪ Заводская система подачи и центральная стойка поставляются собранными в заводских условиях для сокращения времени инсталляции
▪ Нет требований к выравниванию поля установки
▪ Антикоррозийное покрытие

Комплектация:

▪ Зеркало
▪ Приемо-передающий хаб (Cross Pol Feed)
▪ Поляризационный селектор и фильтр (OMT)
▪ ОПУ
▪ Столб

 RF ХАРАКТЕРИСТИКИ C-Band KU-Band
ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА
 Частота (ГГц) 3.625 - 4.2 5.85 - 6.425 12.25 - 12.75 14.00 -14.50
   3.4 - 4.2 ★      5.85 - 6.725 ★  10.95 - 12.75 ★      13.75 - 14.50 ★
 Коэффициент усиления (dBi) 45.03 на 3.8 ГГц 48.68 на 6.0 ГГц 55.05 на 12.50 ГГц 55.84 на 14.25 ГГц
 КСВН 1.25:1 1.25:1 1.25:1 1.25:1
 Ширина диаграммы направленности (-3dB)   0.921°   0.605°   0.290°   0.265°
 Шумовая температура (K) 4 Port Feed 4 Port Feed
Угол места 10° 36K   45K
Угол места 20° 28K   40K
Угол места 40° 23K   36K
 Коэффициент шумовой добротности по углу места 20°EL 27.40 dB/K (3.8 ГГц, 30 K МШУ) 34.64dB/K (12.5GHz, 70K МШУ)
 Допустимая мощность   5 кВт/порт   1 кВт/порт
 Тип фланца CPR-229 CPR-137 WR-75 WR-75
 Вносимые потери системы подачи 0.25dB 0.2dB 0.3dB 0.25dB
 Rx - Tx Развязка ≥85dB ≥85dB
 Коэффициент направленного действия (dB) 1.5dB 1.0dB
 Кроссполяризационная развязка
по оси ≥35dB ≥35dB
 Уровень боковых лепестков CCIR.580-6 CCIR.580-6



МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Тип антенны Двухзеркальная
 Тип наведения Моторизованный привод
 Углы регулировки AZ  0 - 360°
 Углы регулировки EL 5° - 90°
 Угол поляризации ±90°
 Материал зеркала Алюминий (прецизионное формование)
 Количество сегментов 14
 Тип опоры Стойка
 Точность изготовления поверхности зеркала 0.5 мм (R.M.S)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
 Рабочая ветровая нагрузка (максимальная стабильность сигнала) 97 км/ч
 Рабочая ветровая нагрузка (пониженная стабильность сигнала) 105 км/ч
 Предельная ветровая нагрузка (антенна направлена вверх) 200 км/ч
 Рабочая температура -40°C - 60°C
 Дождевая нагрузка 100 мм/ч
 Относительная влажность 0 - 100%
 Солнечное излучение 360 BTU/h/ft2 (1000Kcal/h/m2)
 8. Ледовая нагрузка 13-22 мм по всей поверхности при порывах ветра до 130 км/ч
 9. Ударная и вибрационная нагрузка антенна устойчива к ударным и вибрационным нагрузкам при транспортировке по морю, воздуху и земле
10. Сейсмическая нагрузка (сохранение работоспособности при эксплуатации) Горизонтальный: 0.3G's
Вертикальный: 0.15G's
