ТВ-станция TRIAX TDcH 16xDVB-S/S2, 6xDVB-T2/C в 16xQAM, 8xCI

Добавить в сравнение
Описание

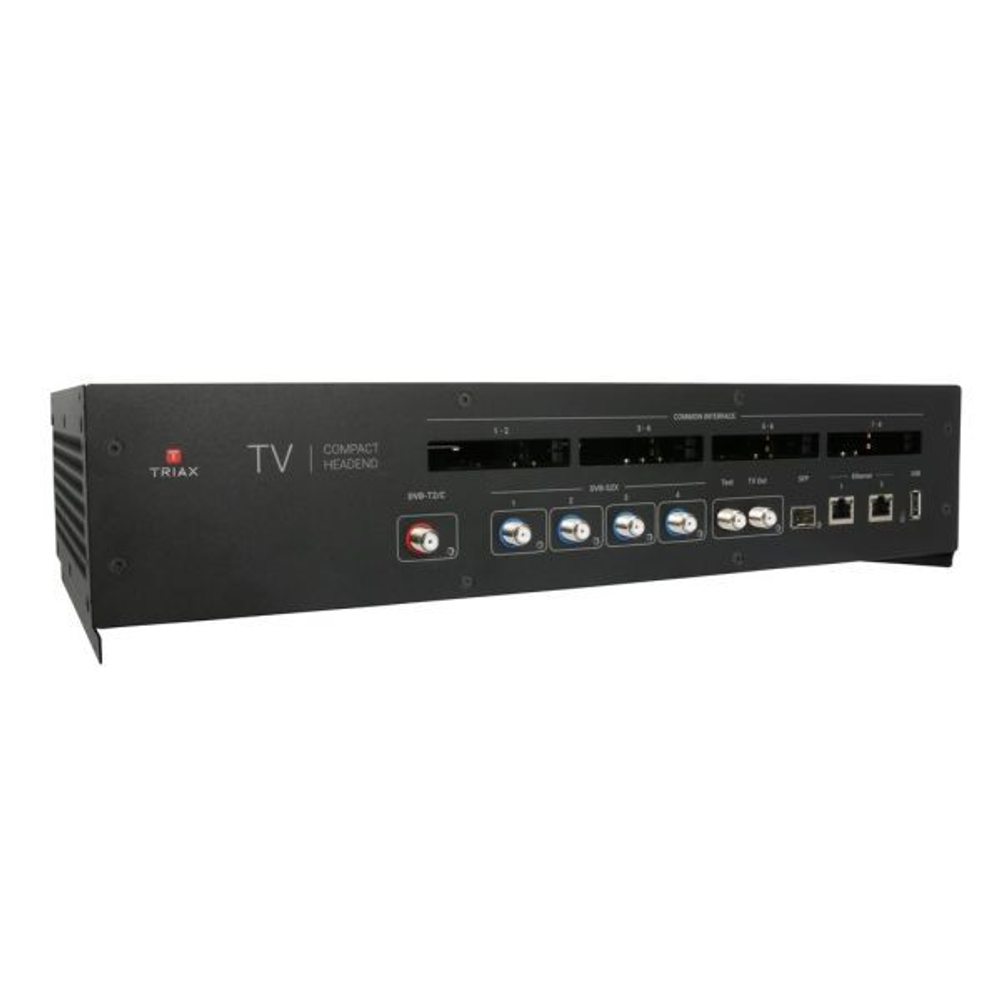

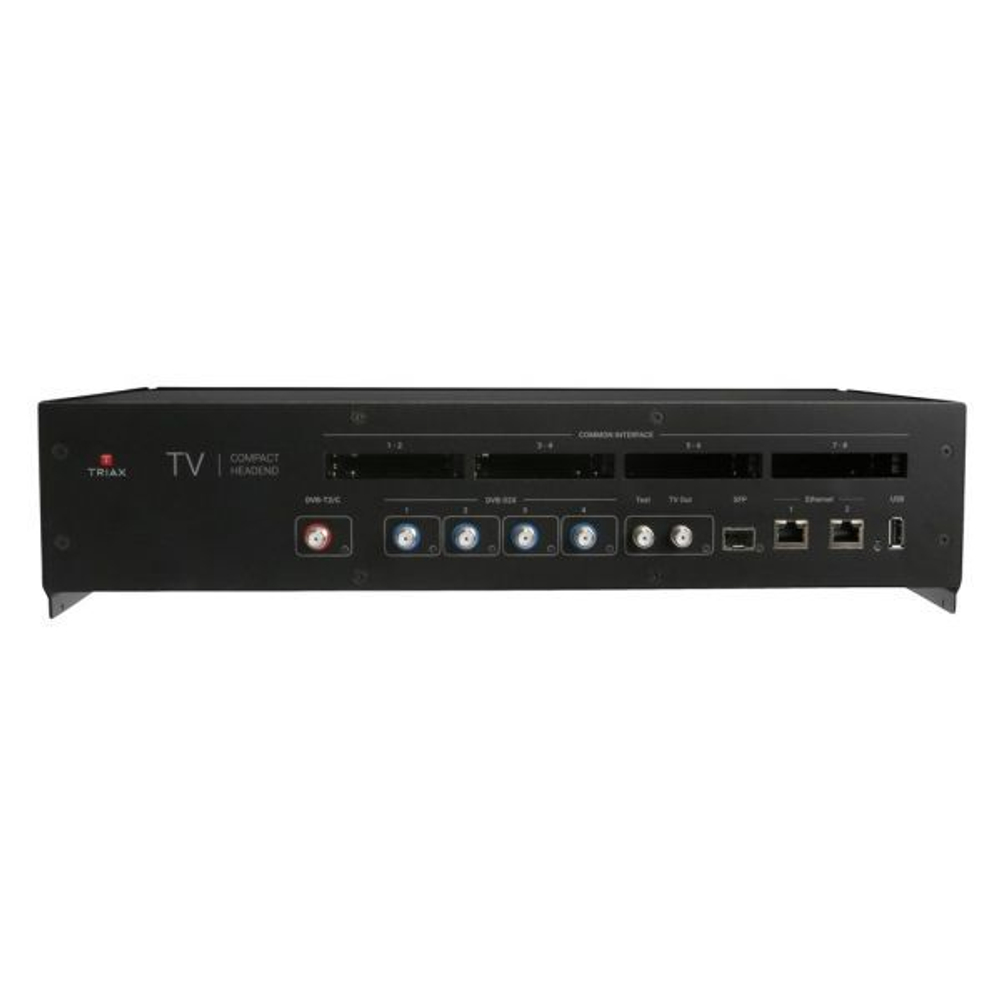

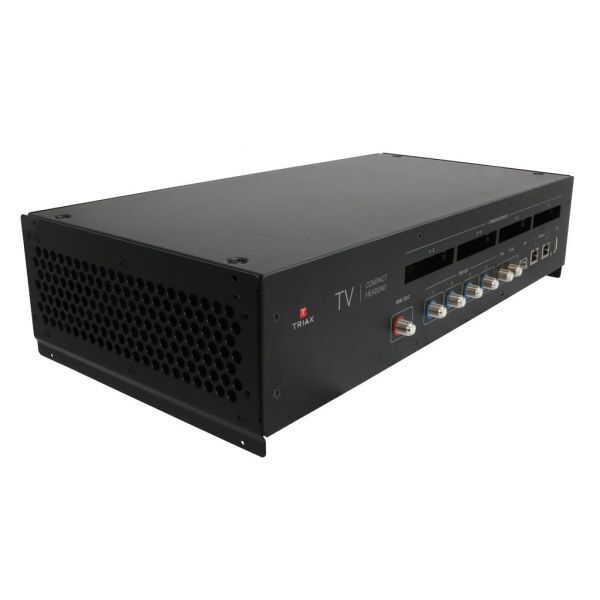

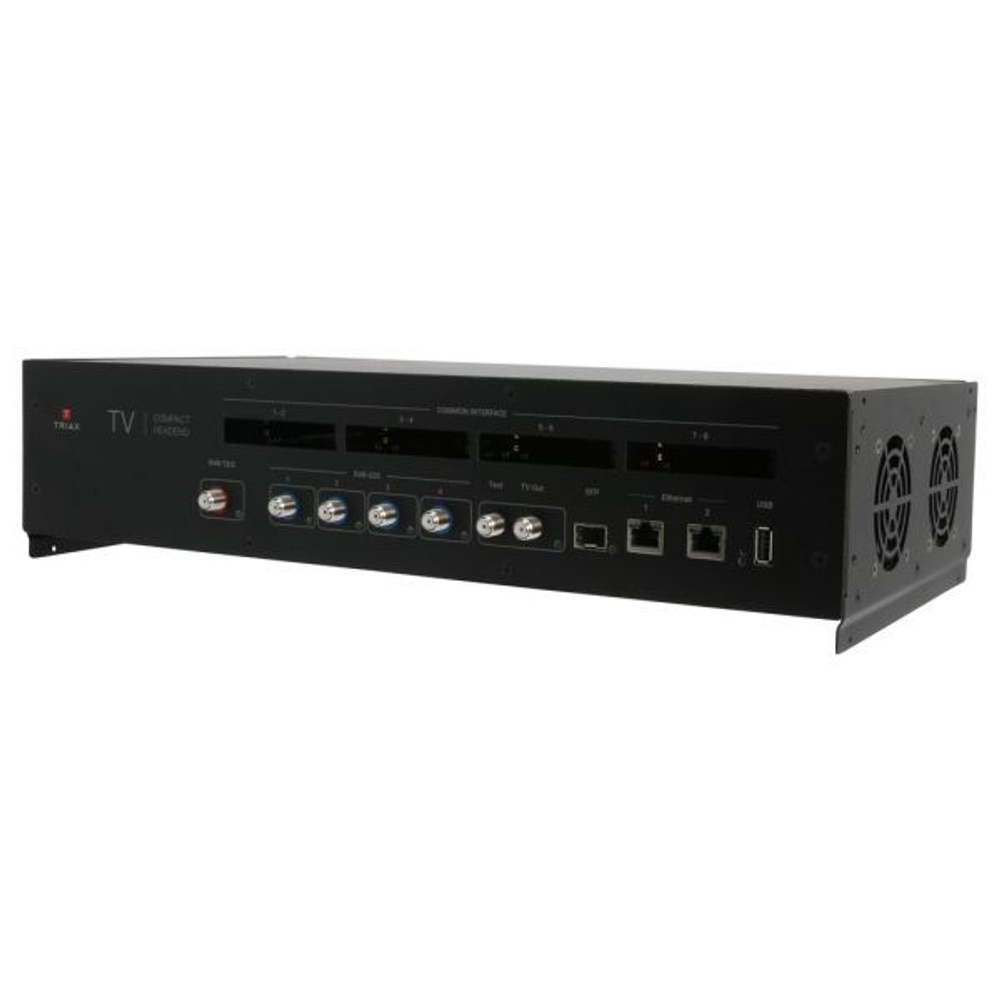

Компактная ТВ-станция TRIAX TDcH 16xDVB-S/S2, 6xDVB-T2/C в 16xQAM, 8xCI

Преобразование DVB-S, DVB-S2, DVB-T, DVB-T2 и DVB-C в QAM или COFDM (переключаемый) с возможностью централизованного дешифрования услуг в головном узле (8xCI).
Предназначен как для настенного монтажа, так и для 19-дюймовых стоек и оснащен 4 входами DVB-S/S2, 1 входом DVB-T/T2/C, 16 тюнерами DVB-S2X, 6 тюнерами DVB-T/T2/C, 16 QAM или COFDM (переключаемые) модуляторы и 8 слотов CI.
Компактная головная станция TDch оптимизирована и спроектирована для удовлетворения специфических требований к распределению ТВ в гостиничном бизнесе, многоквартирных домах и смежных секторах с привлекательным конкурентоспособным соотношением цены за услугу.
Наша новая, интуитивно понятная платформа сочетает в себе простоту установки, элегантный графический интерфейс пользователя, централизованное дешифрование, удаленный доступ и простые обновления телевизионных сервисов с помощью LCN.

Показать полностью Свернуть
Нет в наличии
Описание
Описание

Компактная ТВ-станция TRIAX TDcH 16xDVB-S/S2, 6xDVB-T2/C в 16xQAM, 8xCI

Преобразование DVB-S, DVB-S2, DVB-T, DVB-T2 и DVB-C в QAM или COFDM (переключаемый) с возможностью централизованного дешифрования услуг в головном узле.
Предназначен как для настенного монтажа, так и для 19-дюймовых стоек и оснащен 4 входами DVB-S/S2, 1 входом DVB-T/T2/C, 16 тюнерами DVB-S2X, 6 тюнерами DVB-T/T2/C, 16 QAM или COFDM (переключаемые) модуляторы и 8 слотов CI.
Компактная головная станция TDch оптимизирована и спроектирована для удовлетворения специфических требований к распределению ТВ в гостиничном бизнесе, многоквартирных домах и смежных секторах с привлекательным конкурентоспособным соотношением цены за услугу.
Наша новая, интуитивно понятная платформа сочетает в себе простоту установки, элегантный графический интерфейс пользователя, централизованное дешифрование, удаленный доступ и простые обновления телевизионных сервисов с помощью LCN.

Новый TDch построен на новой передовой платформе, многие функции которой реализованы программно.

Эта программная платформа выгодна клиентам, так как они смогут обновить уже установленную TDcH новыми версиями программного обеспечения и, таким образом, всегда иметь доступ к новейшим функциям.

В новый TDcH мы включили не только популярные функции высокопроизводительной головной станции TDX, такие как мультиплексирование с помощью технологии IP Pool, управление PID и EPG, но и новые функции, такие как встроенный мультисвитч SCR* и функция многоязычного обслуживания.

Особенности:

  • 4 входа SAT IF со встроенным мультисвитчем
  • 1 вход Terr/Cable со встроенным сплиттером
  • 16 тюнеров DVB-S2
  • 6 тюнеров DVB-T/T2/C
  • 8 интерфейсов CI
  • 16 полнодиапазонных QAM или COFDM модуляторы
            - Электронная регулировка выходного уровня
            - Подходит для соседних каналов
            - Индивидуальная настройка скорости передачи символов и модуляции
  • Мультиплексирование и IP-пул - Мультиплексирование ТВ         -
            услуг со всех входов на каждом выходном транспондере для оптимизации доступной полосы пропускания
    уменьшить количество модулей CAM
  • мультисвитч со встроенным маршрутизатором спутниковых каналов (SCR)*
            - Прием до 4 позиций спутников с 2 поляризациями и 2 полосами частот в каждой
  • Обработка транспортного потока
            - Таблица сетевой информации (NIT) для полной головной станции
            - LCN (логическая нумерация каналов)
  • Управление SID, TSID и ONID
            - Обработка конфликтов во время мультиплексирование
            - Для обработки изменений, если это необходимо
  • Управление PID
            - Для обработки конфликтов
            PID - Фильтрация PID для уменьшения количества аудиоканалов из телевизионной службы
            - Многократное распространение телевизионных служб на разных языках
            - В случае изменения службы для защиты от новой настройки телеканала
  • EPG управление
            - Для управления объемом данных EPG, распределяемых в выходном транспондере
            - Для поддержки телевизоров с данными EPG от всех телевизионных сервисов без необходимости перенастройки всех транспондеров
  • Фильтрация сервисов с возможностью
            - Удалить нежелательные сервисы
            - Удалить сервисы для минимизации скорости передачи данных -
  • Измерение выходной нагрузки в режиме реального времени
  • Панель инструментов
            - Системная информация и обзор без входа в систему
  • Пользовательский интерфейс HTML через самоподписанный HTTPS

QAM выход:

  • 16 каналов
  • Частотный диапазон 306 – 862 МГц
  • Каналы  S21 – 69
  • QAM модуляция 16, 32, 64, 128, 256
  • Выходной уровень 85 – 95 dBμV
  • MER > 41 dB
  • Обратные потери > 10dB
  • Symbol rate 3,500 – 7,200 kBd

CONNECTORS

Connector IN F connector
Input Type SAT-IF
Output connector F connector
Connector - SFP cage 1 x 1000 Base-T (SFP)
Connector SAT 4 x F connector, 75 Ohm, 400 mA per input LNB power feed
Connector USB USB 2.0, Type A con (Data transfer, additional storage, …)
External RF OUT 1 x F connector 75 Ohm
Output connectors 1 x F connector 75 Ohm
Output connectors (for RF) 1 x F connector, 75 Ohm
Connector SAT-IF 4 x F connector, 75 Ohm, 400 mA per input LNB power feed
SFP cage 1 x 1000 Base-T (SFP)
USB port USB 2.0, Type A con

ELECTRICAL

Number of RF outputs 1

CHARACTERISTICS

Demodulator Type DVB-S2X
Demodulator Symbolrate 1...45 Msym/s
Input level 44 – 90 dBμV dBµV
LNB current max. 400 mA
LNB V/H programmable 13/18 V/mA
LNB LO/HI programmable 22 kHz
DiSEqC level 1.0
FFT mode DVB-T 2k, 8k
FFT mode DVB-T2 1k, 2k, 4k, 8k, 16k, 32k
Constallations DVB-T QPSK, 16QAM, 64QAM
Constallations DVB-T2 QPSK, 16QAM, 64QAM, 256QAM
Code rates DVB-T 1/2, 2/3, 3/4, 5/6, 7/8
Code rates DVB-T2 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Guard Interval DVB-T 1/4, 1/8, 1/16, 1/32
Guard interval DVB-T2 1/4, 19/128, 1/8, 19/256, 1/16, 1/32, 1/128
Output Type QAM/COFDM
Output QAM Modes 16, 32, 64, 128, 256
Output level adjustment 10 dB
Output Level System QAM 95 / COFDM 93 dBµV
Output symbol rate 3,5...7,2 Mbit/s
Spurious Signals > 60dB dB
MER QAM>43 / COFDM>40 dB
Cable - symbol rate 3.5...7.2 Mbit/s
Demodulator Viterbi Decoder 1/2; 2/3; 3/4; 5/6; 7/8; automatically / manually
DVB-S2 Modes (8PSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
DVB-S2 Modes (QPSK) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S Modes (QPSK) 1/2, 2/3, 3/4, 5/6, 7/8
LNB band selection DiSEqC 1.0 Control 13/18VDC and 22kHz
Max. Output level (@ full dig. load) QAM 95 / COFDM 93 dBµV
Modulation scheme QAM 16, 32, 64, 128, 256
Output channel S 21 – C 69
Output level QAM 85...95 / COFDM 83...93 dBµV
Satellite - demodulation QPSK; 8PSK
Satellite transponders 16
Symbol rate DVB-S (QPSK) 1...45 Mbit/s
Symbol rate DVB-S2 (8PSK) 4.5...45 Mbit/s
Symbol rate DVB-S2 (QPSK) 4.5...45 Mbit/s
Viterbi decoder 1/2; 2/3; 3/4; 5/6; 7/8; automatically / manually
Test Point -20 dB
Supported CAM Vendors Aston, Neotion, SMARDTV, SMiT
Supported modules and cards Conax: Canal Digital (Nordic), Telewizja (PL), T Home (HU) Cryptoworks: ORF (AT), UPC Direct (HU) Irdeto: ORF (AT) Nagravision: Canal Digital (NL), Canal+ (FR), Cyfra (PL), Cyfrowy (PL), Multicanal (ES), UPC, NDS, Viasat (Nordic + Baltic) Viaccess: Canal+ (FR), Eurosport (PL)
Transport stream chip set prepared but not supported with SW1.0

FREQUENCY RANGE

Input frequency range 950...2150 MHz
Output frequency range 306...862 MHz
Channel Raster 8 MHz
Channels S 21 – C 69
Number of channels 16 channels in a row, single channel can be switched off
Satellite - frequency range 950...2150 MHz

RETURN LOSS

Output Return Loss >10 dB
Return loss SAT inputs > 10 dB
Return loss (RF OUT) > 10 dB

OPERATIONAL

CI slots 8 x PCMCIA (front access)
Data rate 83 Mbit/s
Ethernet Interface 2 x 1000 Base-T (RJ 45)
DC Supply Voltage 5 VDC

MECHANICAL

Clips/Grounding strap Ground clamp
19" Rack mount 2 HE,U
Packaging Height 0.120 m
Packaging Width 0.495 m
Packaging Depth 0.255 m
Packaging Volume 0.015 m3
Net Weight 4.130 kg
Tara Weight 0.970 kg
Total Weight 5.100 kg
