ТВ-станция TRIAX TDcH 16xDVB-S/S2 в 16xQAM

Добавить в сравнение
Описание

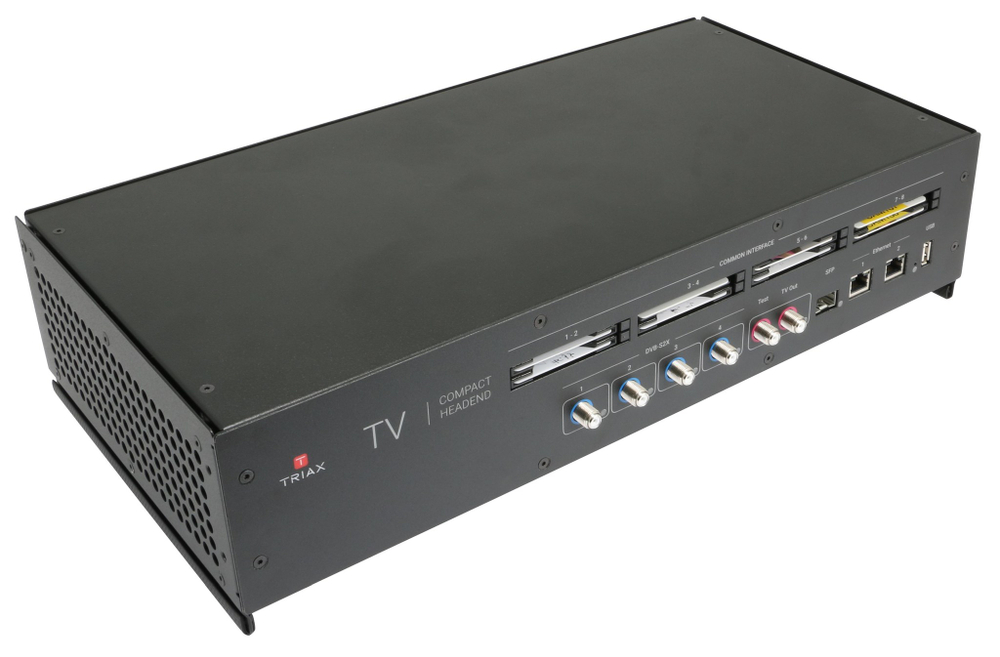

Компактная ТВ-станция TRIAX TDcH 16 x DVB-S/S2 в 16 x QAM

Варианты:

  • DVB-S и DVB-S2 в QAM (Free-to-Air) - модель TDcH 16S-Q
  • DVB-S и DVB-S2 в QAM с CI интерфейсами - модель TDcH 16S-I-Q

Преобразование DVB-S и DVB-S2 в QAM или COFDM (переключаемый) с возможностью централизованного дешифрования услуг в головном узле (8xCI).
Создан как для настенного монтажа, так и для 19-дюймовых стоек и оснащен 4 входами DVB-S/S2, 16 тюнерами DVB-S2X, 16 модуляторами QAM или COFDM (переключаемыми) и 8 слотами CI.

Показать полностью Свернуть
Нет в наличии
Описание
Описание

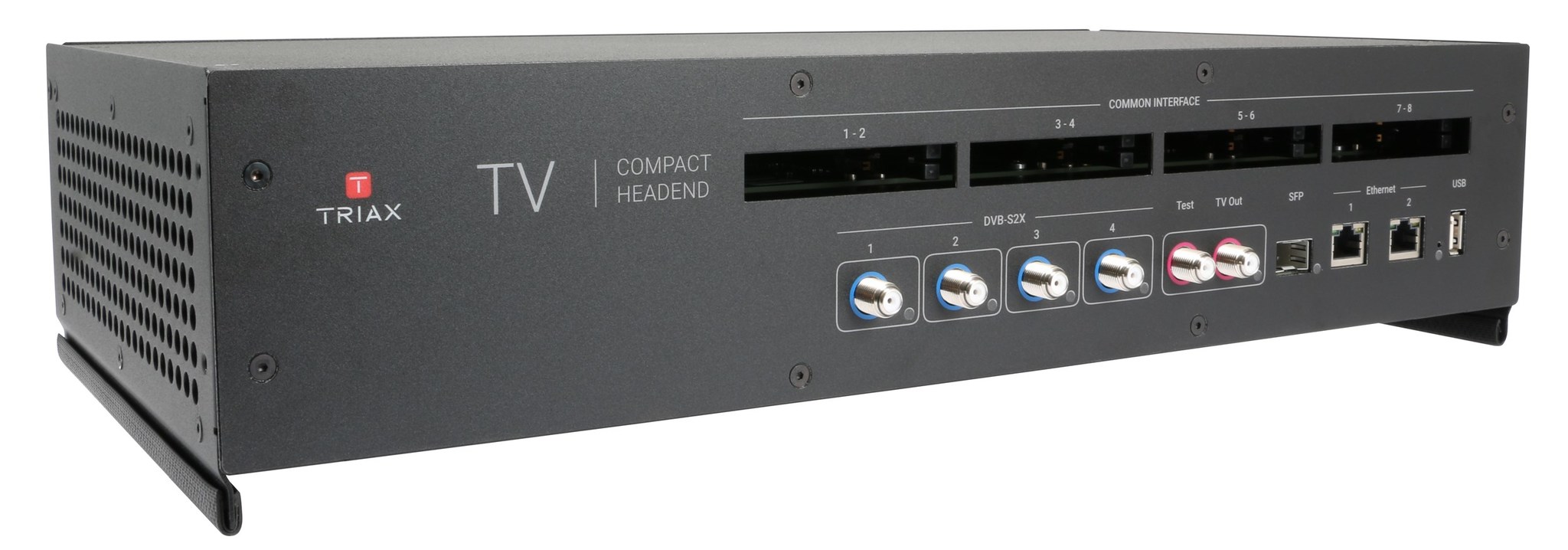

Компактная ТВ-станция TRIAX TDcH 16 x DVB-S/S2 в 16 x QAM

Варианты:

  • DVB-S и DVB-S2 в QAM (Free-to-Air) - модель TDcH 16S-Q
  • DVB-S и DVB-S2 в QAM с CI интерфейсами - модель TDcH 16S-I-Q

Эта программная платформа выгодна клиентам, так как они смогут обновить уже установленную TDcH новыми версиями программного обеспечения и, таким образом, всегда иметь доступ к новейшим функциям.

В новый TDcH мы включили не только популярные функции высокопроизводительной головной станции TDX, такие как мультиплексирование с помощью технологии IP Pool, управление PID и EPG, но и новые функции, такие как встроенный мультисвитч SCR* и функция многоязычного обслуживания.

Преобразование DVB-S и DVB-S2 в QAM или COFDM (переключаемый) с возможностью централизованного дешифрования услуг в головном узле.

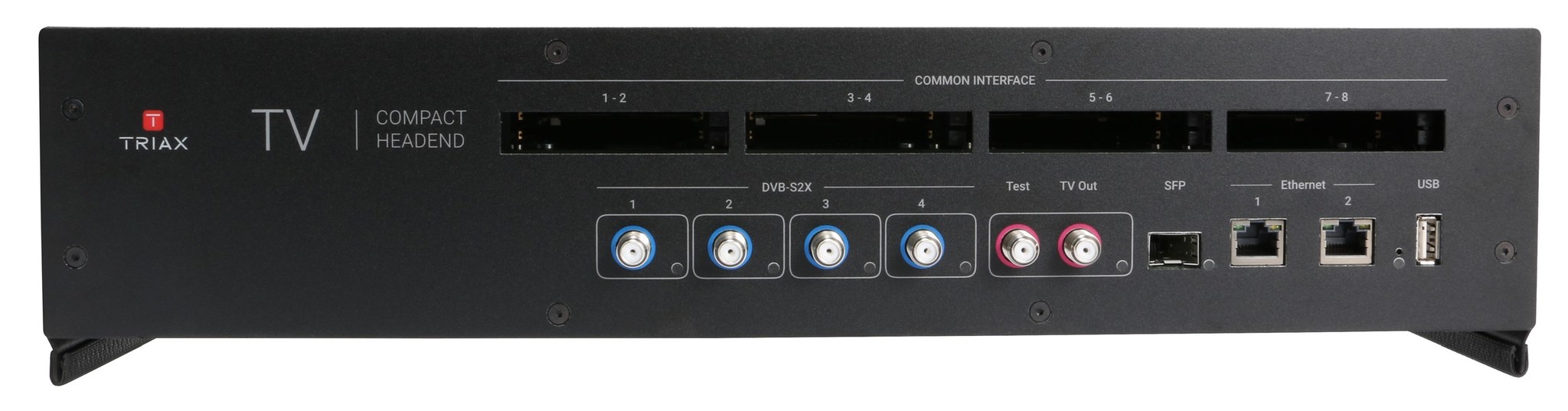

Создан как для настенного монтажа, так и для 19-дюймовых стоек и оснащен 4 входами DVB-S/S2, 16 тюнерами DVB-S2X, 16 модуляторами QAM или COFDM (переключаемыми) и 8 слотами CI.
Компактная головная станция TDch оптимизирована и спроектирована для удовлетворения специфических требований к распределению ТВ в гостиничном бизнесе, многоквартирных домах и смежных секторах с привлекательным конкурентоспособным соотношением цены за услугу.
Наша новая, интуитивно понятная платформа сочетает в себе простоту установки, элегантный графический интерфейс пользователя, централизованное дешифрование, удаленный доступ и простые обновления телевизионных сервисов с помощью LCN.

Новый TDch построен на новой передовой платформе, многие функции которой реализованы программно.

Особенности:

  • 4 входа SAT IF со встроенным мульти-переключателем
  • 16 тюнеров DVB-S2
  • 8 интерфейсов CI
  • 16 полнодиапазонных модуляторов QAM
  • Электронно регулируемый выходной уровень
  • Подходит для соседних каналов
  • Скорость передачи символов и модуляция настраиваются индивидуально
  • Обработка транспортного потока:
    Таблица сетевой информации (NIT) для полной головной станции
    LCN (нумерация логических каналов)
  • Фильтрация сервисов с возможностью удалить нежелательные службы для минимизации скорости передачи данных
  • Пользовательский интерфейс HTML

QAM выход:

  • 16 каналов
  • Частотный диапазон 306 – 862 МГц
  • Каналы  S21 – 69
  • QAM модуляция 16, 32, 64, 128, 256
  • Выходной уровень 85 – 95 dBμV
  • MER > 41 dB
  • Обратные потери > 10dB
  • Symbol rate 3,500 – 7,200 kBd

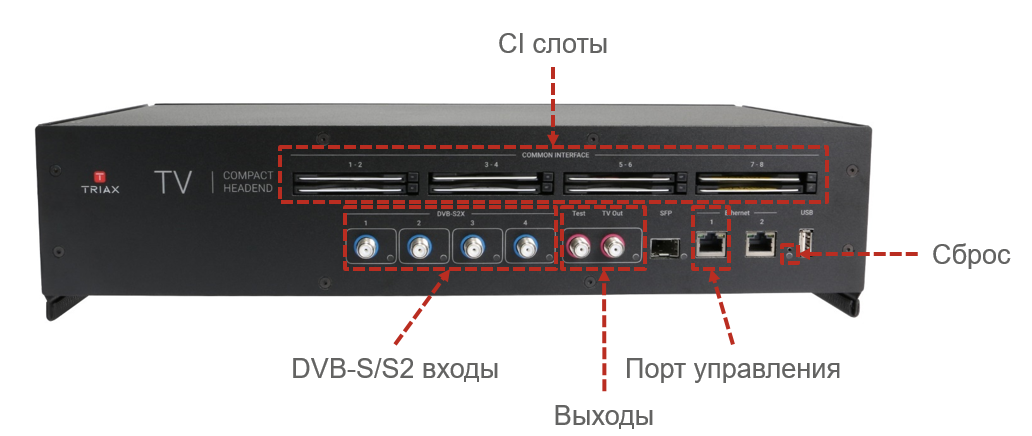

CONNECTORS

Connector IN F connector
Input Type SAT-IF
Output connector F connector
Connector - SFP cage 1 x 1000 Base-T (SFP)
Connector SAT 4 x F connector, 75 Ohm, 400 mA per input LNB power feed
Connector USB USB 2.0, Type A con (Data transfer, additional storage, …)
External RF OUT 1 x F connector 75 Ohm
Output connectors 1 x F connector 75 Ohm
Output connectors (for RF) 1 x F connector, 75 Ohm
Connector SAT-IF 4 x F connector, 75 Ohm, 400 mA per input LNB power feed
SFP cage 1 x 1000 Base-T (SFP)
USB port USB 2.0, Type A con

ELECTRICAL

Number of RF outputs 1

CHARACTERISTICS

Demodulator Type DVB-S2X
Demodulator Symbolrate 1...45 Msym/s
Input level 44 – 90 dBμV dBµV
LNB current max. 400 mA
LNB V/H programmable 13/18 V/mA
LNB LO/HI programmable 22 kHz
DiSEqC level 1.0
Output Type QAM/COFDM
Output QAM Modes 16, 32, 64, 128, 256
Output level adjustment 10 dB
Output Level System QAM 95 / COFDM 93 dBµV
Output symbol rate 3,5...7,2 Mbit/s
Spurious Signals > 60dB dB
MER QAM>43 / COFDM>40 dB
Cable - symbol rate 3.5...7.2 Mbit/s
Demodulator Viterbi Decoder 1/2; 2/3; 3/4; 5/6; 7/8; automatically / manually
DVB-S2 Modes (8PSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
DVB-S2 Modes (QPSK) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S Modes (QPSK) 1/2, 2/3, 3/4, 5/6, 7/8
LNB band selection DiSEqC 1.0 Control 13/18VDC and 22kHz
Max. Output level (@ full dig. load) QAM 95 / COFDM 93 dBµV
Modulation scheme QAM 16, 32, 64, 128, 256
Output channel S 21 – C 69
Output level QAM 85...95 / COFDM 83...93 dBµV
Satellite - demodulation QPSK; 8PSK
Satellite transponders 16
Symbol rate DVB-S (QPSK) 1...45 Mbit/s
Symbol rate DVB-S2 (8PSK) 4.5...45 Mbit/s
Symbol rate DVB-S2 (QPSK) 4.5...45 Mbit/s
Viterbi decoder 1/2; 2/3; 3/4; 5/6; 7/8; automatically / manually
Test Point -20 dB
Supported CAM Vendors Aston, Neotion, SMARDTV, SMiT
Supported modules and cards Conax: Canal Digital (Nordic), Telewizja (PL), T Home (HU) Cryptoworks: ORF (AT), UPC Direct (HU) Irdeto: ORF (AT) Nagravision: Canal Digital (NL), Canal+ (FR), Cyfra (PL), Cyfrowy (PL), Multicanal (ES), UPC, NDS, Viasat (Nordic + Baltic) Viaccess: Canal+ (FR), Eurosport (PL)
Transport stream chip set prepared but not supported with SW1.0

FREQUENCY RANGE

Input frequency range 950...2150 MHz
Output frequency range 306...862 MHz
Channel Raster 8 MHz
Channels S 21 – C 69
Number of channels 16 channels in a row, single channel can be switched off
Satellite - frequency range 950...2150 MHz

RETURN LOSS

Output Return Loss >10 dB
Return loss SAT inputs > 10 dB
Return loss (RF OUT) > 10 dB

OPERATIONAL

CI slots 8 x PCMCIA (front access)
Data rate 83 Mbit/s
Ethernet Interface 2 x 1000 Base-T (RJ 45)
DC Supply Voltage 5 VDC

MECHANICAL

Clips/Grounding strap Ground clamp
19" Rack mount 2 HE,U
Packaging Height 0.120 m
Packaging Width 0.495 m
Packaging Depth 0.255 m
Packaging Volume 0.015 m3
Net Weight 4.130 kg
Tara Weight 0.970 kg
Total Weight 5.100 kg
