Трансмодулятор 8хDVB-S/S2 в 4xQAM NDS3348C

Добавить в сравнение
Описание

Интерфейсы: 8xDVB-S/S2 (4хCI), 1xIP вход/выход (10/100/1000Base-T, RJ-45, 128 IP/TS вход, 4MPTS выход)

Показать полностью Свернуть
Нет в наличии
Описание
Описание
  • 8 Входов DVB-S/S2
  • Модуль демодуляции (8 x RF (4 порта) / Loop out + 4 x CAM + 4 x Smartcard)
  • Один CAM может расшифровывать несколько программ с тюнеров и IP-адресов
  • Максимум 128 IP-вход (MPTS / SPTS) по протоколу UDP и RTP
  • 4 группы мультиплексирования + 16 групп скремблирования + 4 группы DVB-C модуляции
  • 4 IP (MPTS) выход по протоколу UDP и RTP
  • Интегрированные функции демодуляции и мультиплексирования
  • Поддержка точной настройки PCR
  • Поддержка PID Remapping
  • Поддержка перестроения и редактирования PSI / SI
  • Управление через WEB, NMS

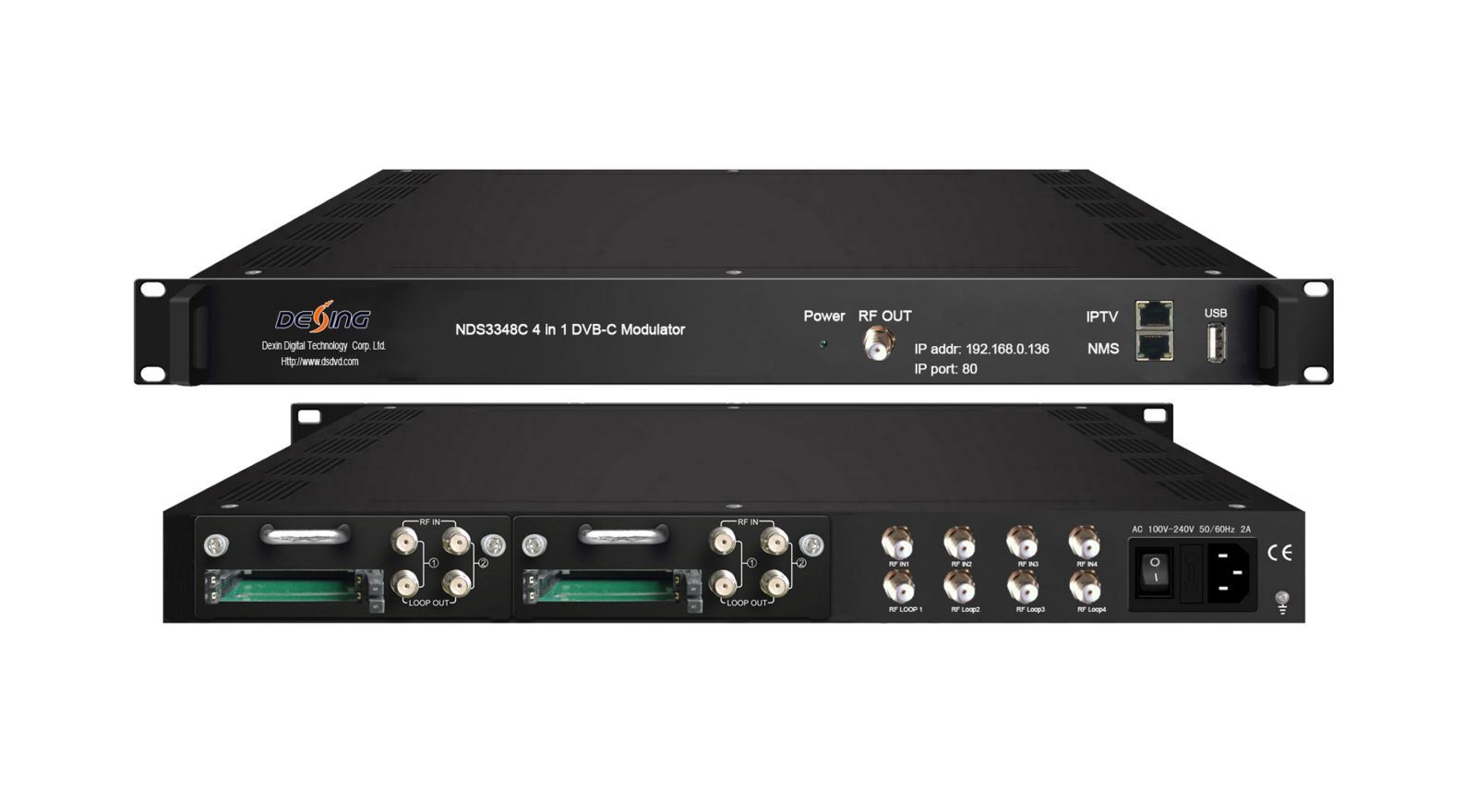

NDS3348C - высокопроизводительный и экономически эффективный трансмодулятор. Он имеет 8 входов DVB-S2, 4CI слота под САМ, мультиплексор, скремблер и модулятор на 4 DVB-C. Для удовлетворения различных требований это устройство также оснащено 128 IP-входами и 4 выходами MPTS через UDP и RTP. Это полнофункциональное устройство для небольшой головной станции CATV, и отличный выбор для малых и средних кабельных сетей, гостиничной телевизионной системы, пансионатов, больниц и т.д.

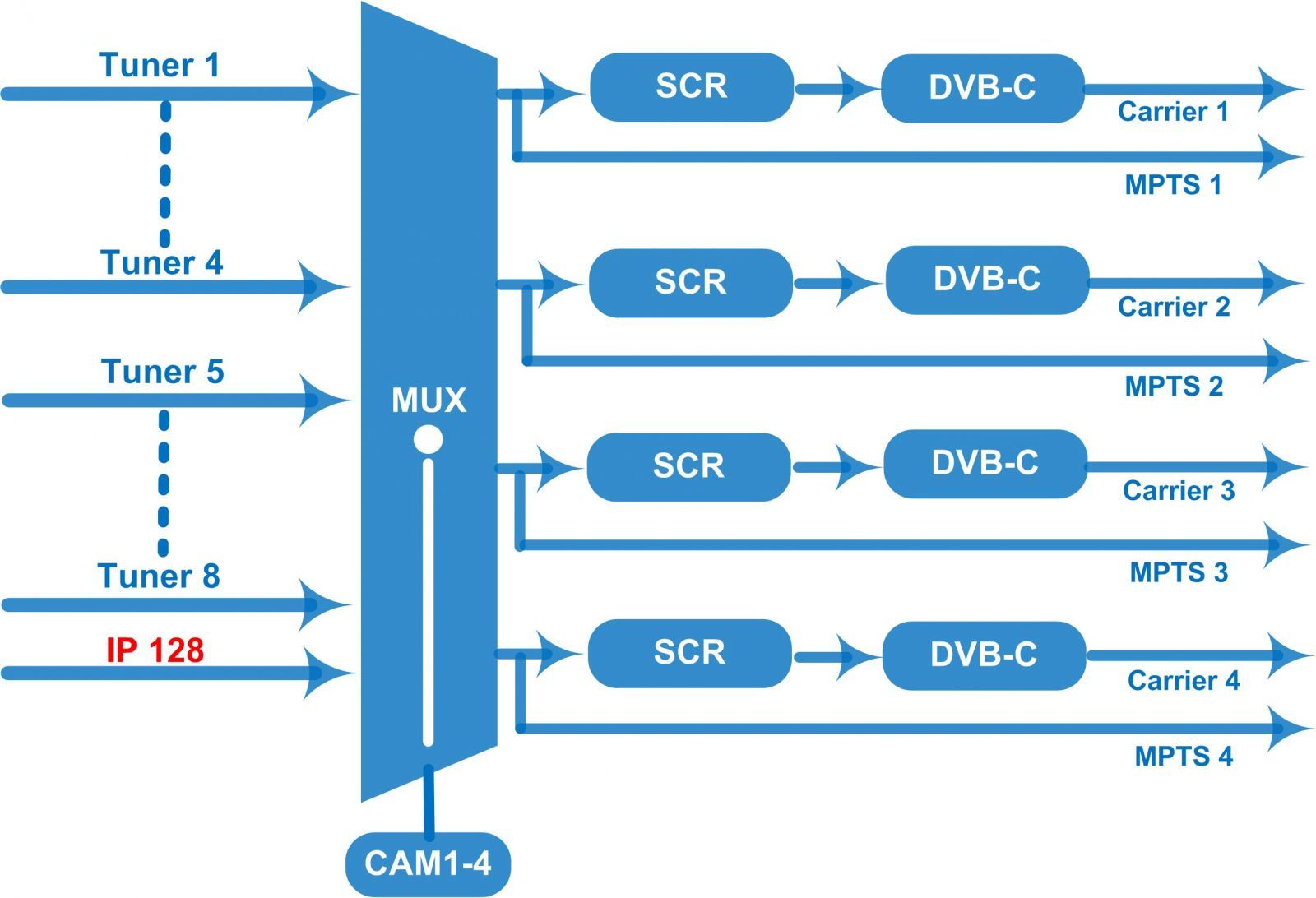

NDS3348C выполняет прием DVB-S/S2 сигналов, демодуляцию, дескремблирование, мультиплексирование, DVB скремблирование и QAM модуляцию. Прибор обеспечивает создание 4-х выходных мультиплексов в составе 4-х выходных QAM потоков (4 несущих) на выходном RF порту. Прибор также принимает до 128 MPEG over IP TS и обеспечивает на IP выходе 4 выходных транспортных потока MPTS over UDP/RTP.







Вход

DVB-C (опция)

Стандарт

J.83A, J.83B, J.83C

Частота

30-1000МГц

Режим

16/32/64/128/256 QAM

DVB-T/T2(опция)

Частота

30-1000МГц

Полоса

6/7/8 МГц

DVB-S/S2(опция)

Частота

950-2150МГц

Поток    QPSK/8PSK

1-45/ 2~30 Msps

Сила сигнала

-65~-25dBm

FEC

1/2, 2/3, 3/4, 5/6, 7/8…



MUX

Входной канал

128

Выходной канал

4

Max PID

256 на канал

Функции

PID remapping , PCR , PSI / SI



Скремблер

Мах SimulcryptCA

4

Стандарт

ETR289, ETSI 101197, ETSI 103197

Подключение

Локальное / удаленное





Модулятор

QAM

4 несмежных QAM

Стандарт

EN300 429 / ITU-T J.83A /B/C

Битрейт

5.0 ~ 9.0Msps, 1ksps шаг

Констелляция

16, 32, 64, 128, 256QAM

FEC

RS (204, 188)





RF выход

Интерфейс

1 F Вывод для 4 QAM, 75Ω импеданс

RF диапазон

50 ~ 960MHz, 1kHz шаг

Уровень выхода

-10~ + 0dBm (96~106dbμV), 0.1дБ шаг

MER

≥ 40дБ

ACLR

-60 дБн

TS выход

4 Выхода IP UDP/ RTP,  1х100/1000M Ethernet порт

Система

ПО для управления сетью (NMS) с поддержкой WEB



Основные

Габариты

482мм × 300мм × 44мм

Вес

5кг

Температура

0 ~ 45 ℃

Питание

100-240 В , 50 / 60Hz
