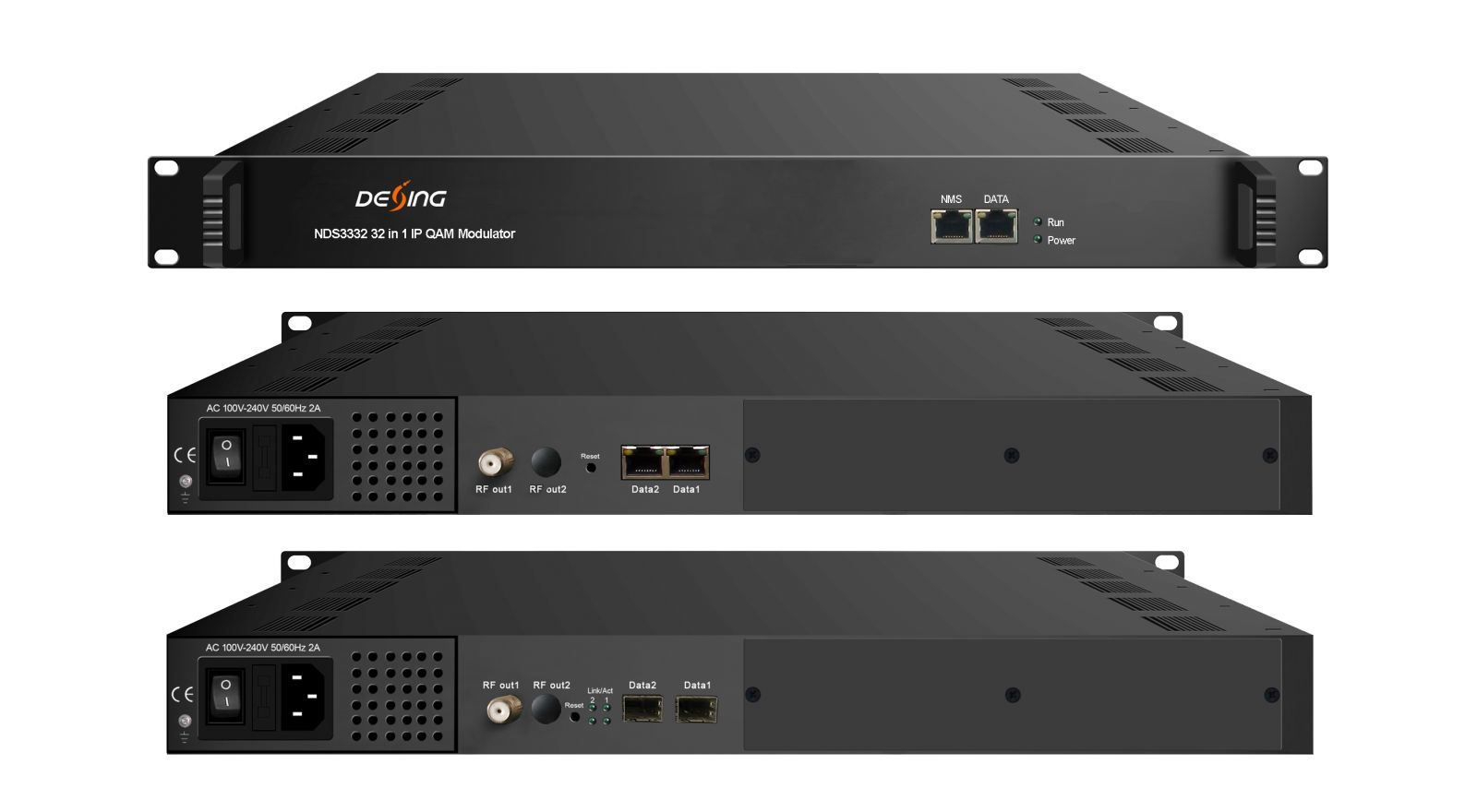

Модулятор IP в 32хQAM NDS3332

Добавить в сравнение
Описание

Интерфейсы: 2х10/100/1000Base-T, *опционально 2х1000Base-X (SFP); 1х10/100Base-T (NMS/CA, RJ-45); RF (QAM)

Показать полностью Свернуть
Нет в наличии
Описание
Описание
  • 2 GbE порта для приёма, интерфейс SFP
  • Поддержка до 1024 каналов TS по UDP/RTP, MPTS/SPTS, IGMP v2 \ v3
  • Макс 840Mbps для каждого входа GbE
  • Восстановление PCR
  • PID ремэпинг, PSI SI редактирование
  • Поддерживает до 180 PID переназначения для каждого канала
  • Поддержка DVB системы скремблирования (ETR289), Simulcrypt стандарты ETSI 101 197 и ETSI 103 197
  • Поддержка 32 потоков мультиплексирования или скремблирования входных потоков TS по UDP / RTP / RTSP
  • Выход 32 независимых QAM частот, DVB-C (EN 300 429) и ITU-T J.83 A / B
  • Поддержка RS(204,188)
  • Управление и мониторинг через WEB

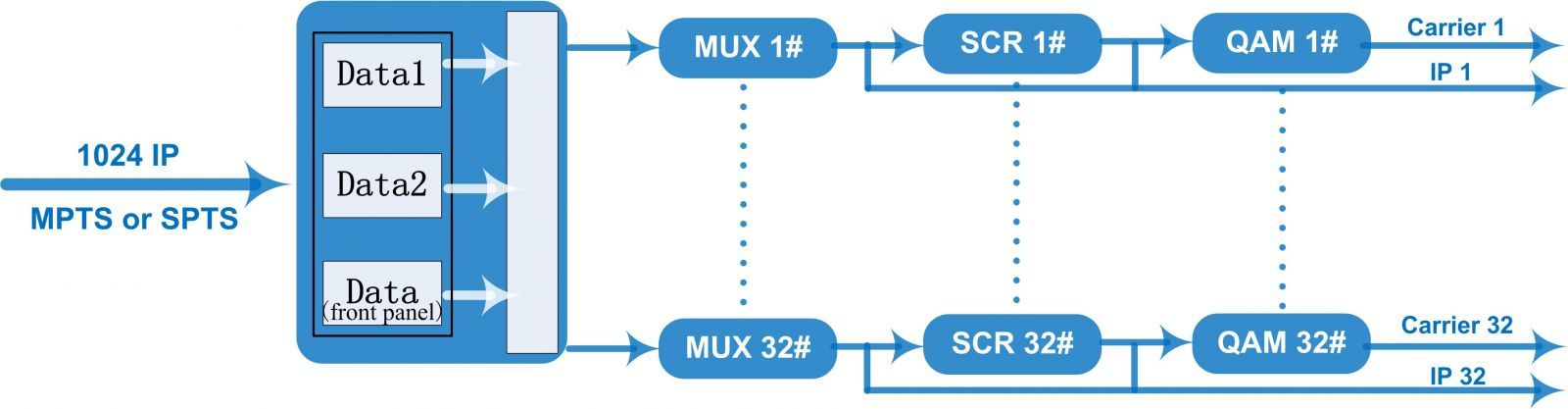

NDS3332 – передовой IP-QAM модулятор со встроенным мультиплексором и DVB скремблером, разработан компанией DEXIN в составе экономически эффективного семейства устройств нового поколения «all-in-one» (все-в-одном). Устройство обеспечивает мультиплексирование, скремблирование и выходную QAM-модуляцию для 32-х выходных QAM потоков (DVB-C). Устройство принимает до 1024 входных IP-TS через входной GE порт и обеспечивает на своем RF выходе 32 несмежных радиочастотных несущих (50 МГц  960 МГц). Устройство отличается высоким уровнем интеграции, высокой производительностью и низкой стоимостью, что соответствует современным требованиям к системам кабельного ТВ вещания нового поколения.

Вход

Входной интерфейс

512 × 2 IP входы, 2 100 / 1000M Ethernet-порт

Протокол

TS по UDP / RTP / RTSP, MPTS/SPTS, IGMP V2 / V3

Скорость передачи

Макс 840Mbps для каждого входа GE

MUX

Входной канал

1024

Выходной канал

32

Максимальный PIDs

180 для каждого канала

Функции

PID переназначение (авто / вручную по желанию), PCR точная регулировка, PSI / SI таблицы, автоматическая генерация

Параметры скремблера

Мах Simulcrypt CA

4

Стандарт

ETR289, ETSI 101 197, ETSI 103 197

Подключение

Локальное / удаленное подключение

Параметры модулятора

QAM

32 несмежныхQAM (независимые)

Стандарт

EN300 429 / ITU-T J.83A / B / C

Символьная скорость

5,0 ~ 7.0Msps, 1ksps шаг

Констелляция

16, 32, 64, 128, 256QAM

FEC

RS (204, 188)

RF выход

Интерфейс

1 F Вывод для 32 QAM, 75Ω импеданс

RF диапазон

50 ~ 960MHz, 1kHz шаг

Выходной уровень

-20dBm ~ + 10dBm (87 ~ 117dbμV), 0.1дБ шаг

MER

≥ 40дБ

ACLR

-60 дБн

TS выход

32 Выходов IP по UDP / RTP / RTSP, SPTS/MPTS, 2х 100 / 1000M Ethernet порты

Система

Программное обеспечение для управления сетью (NMS) с поддержкой WEB

Основные

Габариты

420мм × 440мм × 44.5мм

Вес

3кг

Диапазон рабочих температур

0 ~ 45 ℃

Питание

220 В переменного тока ± 10%, 50 / 60Hz

Потребляемая мощность

19,4 Вт

PDF_logo1.gifДокументация
