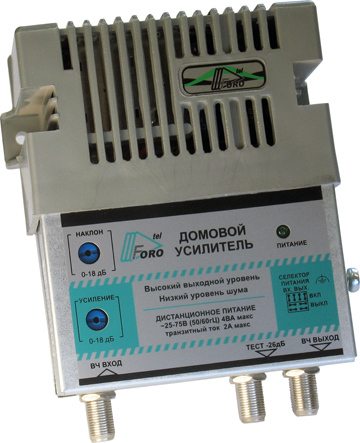

Особенности усилителя FORO SHA 848D:
· Рабочий выходной уровень, не менее 107.5 дБмкВ
· Мощный двухтактный GaAs push pull выходной каскад с минимальными интермодуляционными искажениям
· Компактный алюминиевый корпус IP42 с улучшенной теплоотдачей
· Комплексная защита от перенапряжений по входу и выходу (частотные диплексеры, наносекундные диодные ограничители)
Доступные варианты исполнения:
FORO 848D – встроенный источник дистанционного питания переменным напряжением 25…85В

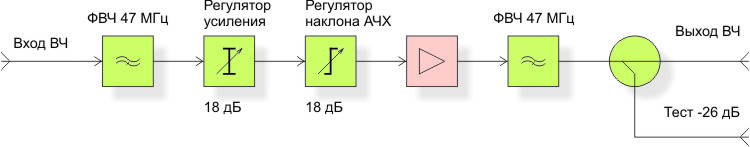

Структурная схема усилителя
Технические параметры
| Диапазон частот | 47-862 МГц |
| Неравномерность АЧХ | ± 0,75 дБ |
| Коэффициент усиления | 35 дБ |
| Максимальный выходной уровень (42 канала, наклон 6 дБ) | 107.5 дБмкВ |
| Глубина регулировки усиления | 0-18 дБ |
| Глубина регулировки наклона АЧХ | 0-18 дБ |
| Потери на отражения по вхоу и выходу | не менее 13 дБ |
| Коэффициент шума | 6 дБ |
| Напряжение питания | 24 … 85В, 50/400 Гц |
| Потребляемая мощность | не более 4.5 ВА |
| Габаритные размеры | 105х90х33 мм |
| Масса | 0,2 кг |
| Тип ВЧ соединений | F |
| Диапазон рабочих температур | –20 °С … +50 °С |
| Класс защиты по электробезопасности | II, в соответствии ГОСТ IEC 60065-2011 |
