Антенна SMC 3,70 м RO Az/El Viking Axisymmetric

Добавить в сравнение
Характеристики
Производитель:
VikingSatCom
Все характеристики
Описание

C/KU-band. Разборная: 8 лепестков. Материал: Стеклопластик. Осесимметричная. Приемная

Показать полностью Свернуть
Нет в наличии
Описание
Характеристики
Описание

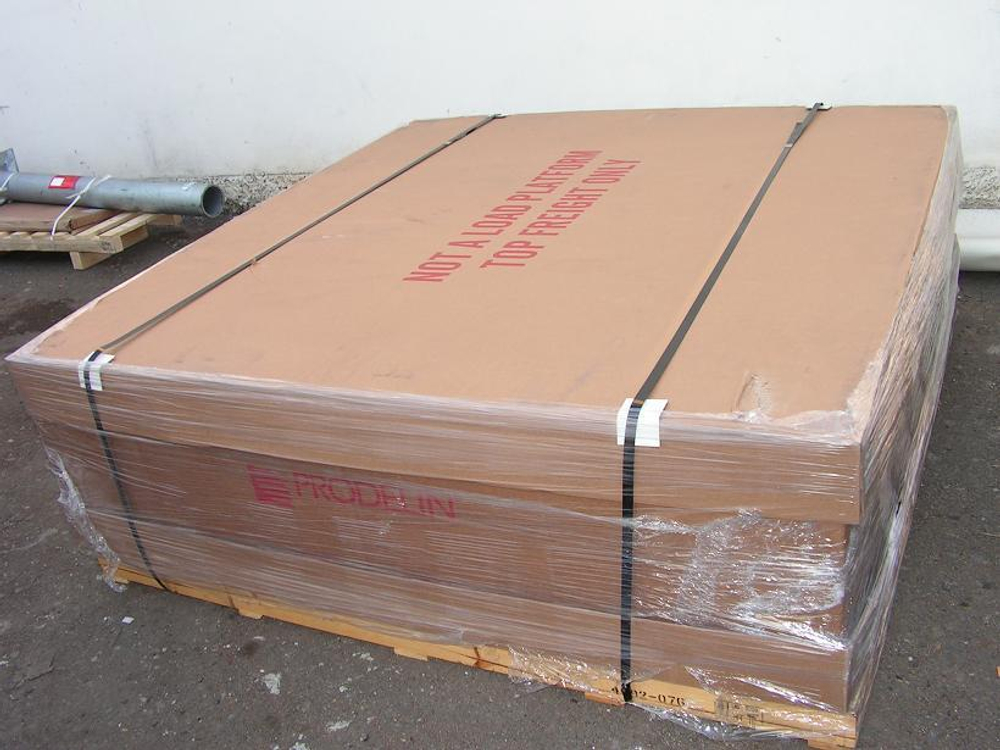

Антенна SMC 3,70 м Rx Az/El Viking Axisymmetric 1374-990

  • 3.7 Метра, Приемная, Осесимметричная, Разборная SMC 8 панелей (стеклопластик)

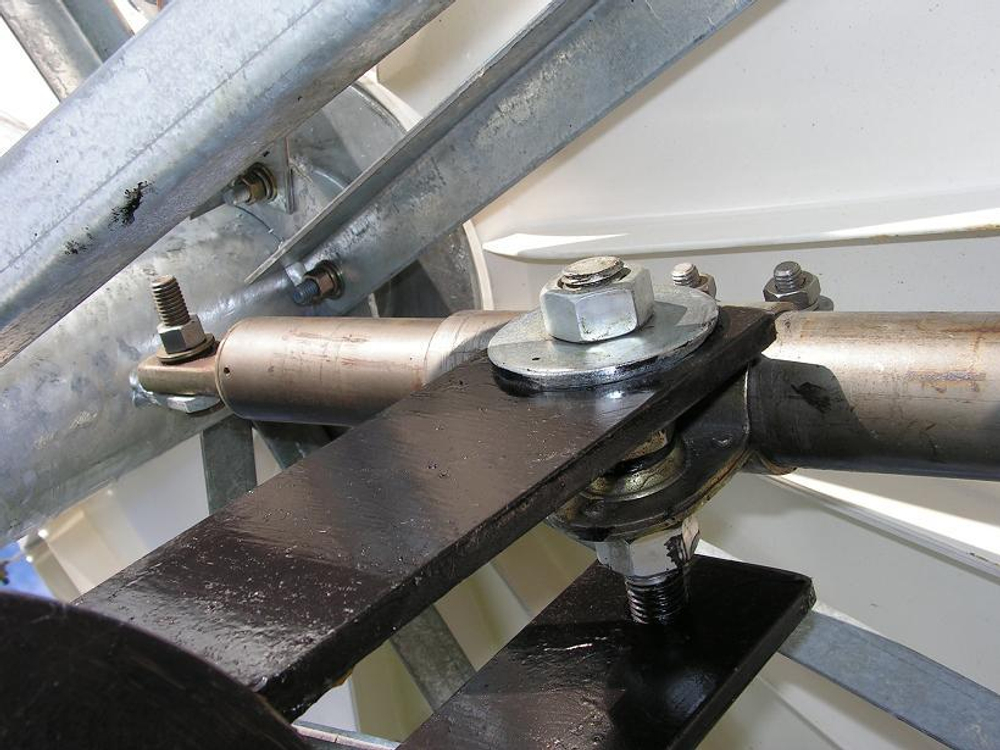

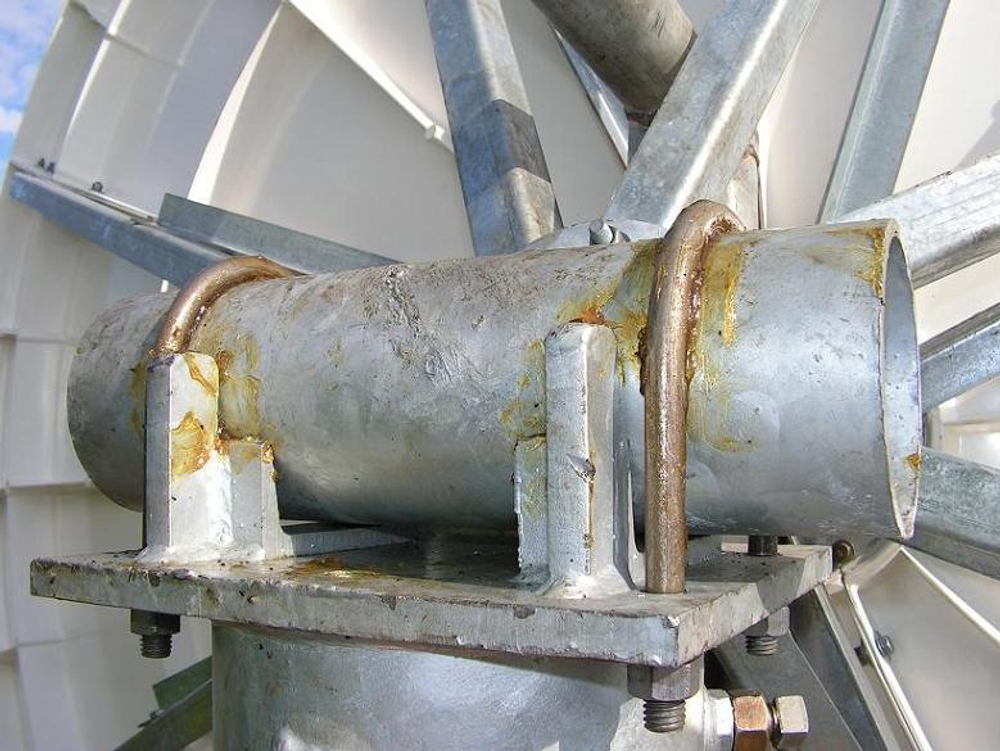

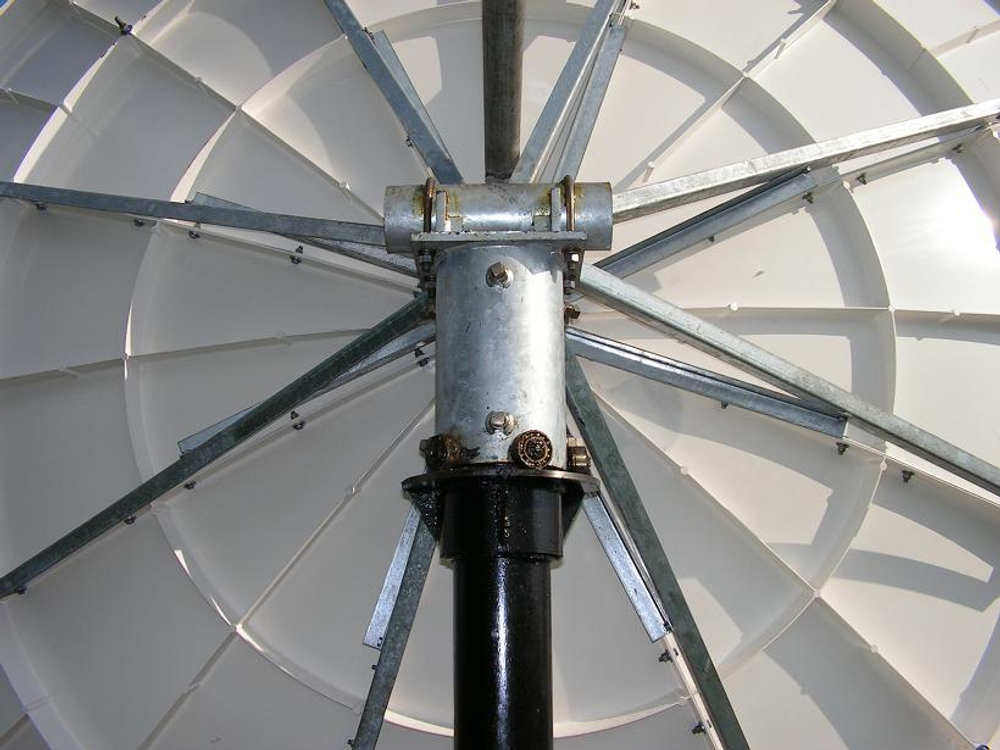

  • Фиксированная подвеска Az/El

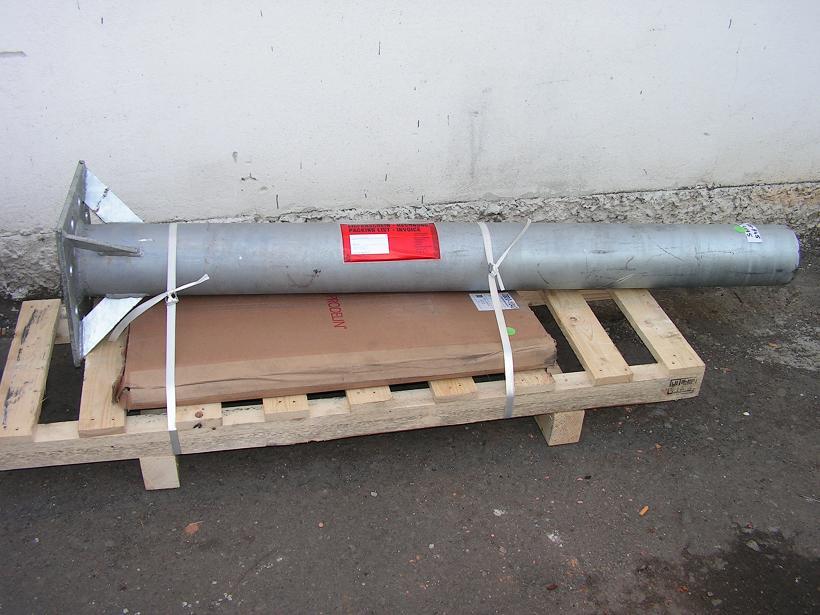

  • Столб (6,62``/168 мм) в комплект поставки не входит. Приобретается отдельно.

Описание PDF_logo1.gif

 ХАРАКТЕРИСТИКИ



C-Band

Ku-Band

Размер антенны

3.7 метра

3.7 метра

Рабочая частота

3.625 to 4.2 GHz

10.95 to 12.75 GHz

Коэффициент усиления

40.9 dBi

50.7 dBi

3dB Ширина луча

1.45°

0.7°

Шумовая температура антенны

(20° Elevation)

(30° Elevation)



25K

23 K



23K

22 K

Интерфейс облучателя

CPR229F

WR75

Уровень боковых лепестков (typical)

-20 dB

Уровень кросс-поляризации (Linear)

>30 dB (on axis)

VSWR

1.3:1 Max.

 МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал рефлектора

Восьмисегментный армированный стекловолокном полиэстер SMC

Тип антенны

Прямофокусная

Размеры столба (в комплект не входит)

6” SCH (6.62” OD)

F/D соотношение

0.37

Диапазон угла места

0° ~ 90°

Диапазон угла азимута

0° ~ 360°

Ветровая нагрузка

Максимальная

Рабочая



201 км/ч

72 км/ч

Температурный диапазон

Максимальный

Рабочий



 от -46° до 71° C

от -40° до 60° C
