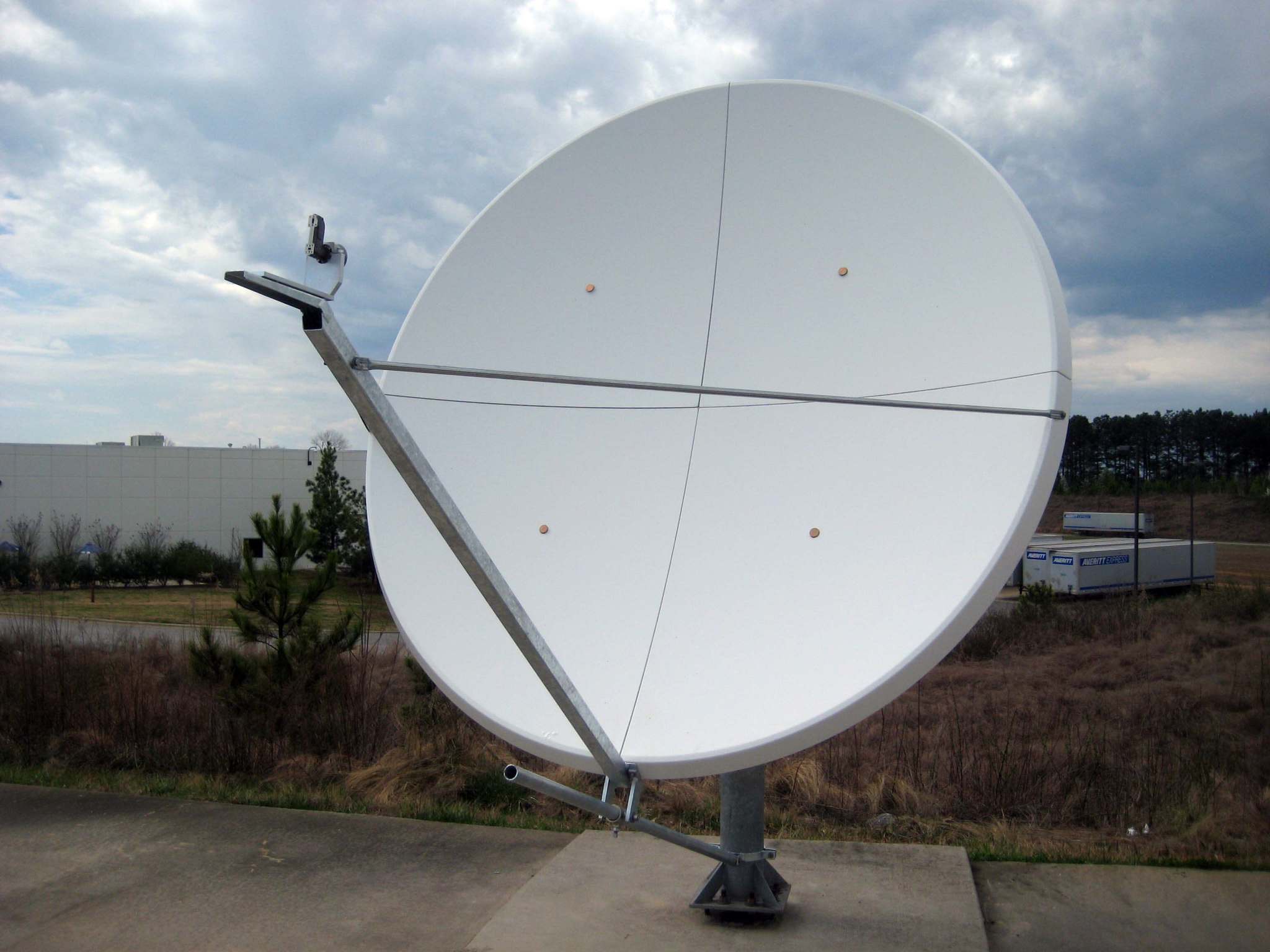

Антенна SMC 2,4 м Rx/Tx Az/El Viking Offset

Добавить в сравнение
Характеристики
Производитель:
VikingSatCom
Все характеристики
Описание

VSAT C/KU-band Антенна, разборная: 4 лепестка. Материал: Стеклопластик. Офсетная. RX/TX

Показать полностью Свернуть
Нет в наличии
Описание
Характеристики
Описание
  • VSAT антенна 2.4 Метра, RX/TX, Офсетная, Разборная SMC 4 панели (стеклопластик)

  • Фиксированная подвеска Az/El

  • Столб (6,63`` / 168 мм) в комплект поставки не входит. Приобретается отдельно.

Описание PDF_logo1.gif



ПАРАМЕТР C-Band Linear C-Band Circular KU-Band
Размер антенны 2,4 м 2,4 м 2,4 м
Частотный диапазон RX 3,625 - 4,20 ГГц 3,625 - 4,20 ГГц 10,70 - 12,75 ГГц
TX 5,85 - 6,425 ГГц 5,85 - 6,425 ГГц 13,75 - 14,50 ГГц
Коэффициент усиления (± 0.2dB) RX 38,20 dBi 38,20 dBi 47,40 dBi
TX 42,20 dBi 42,20 dBi 49,20 dBi
VSWR 1.3:1 Max 1.3:1 Max Rx: 1.5:1 Max
Tx: 1.3:1 Max
Ширина диаграммы направленности -3 B Rx: 2,20° Tx: 1,40° Rx: 2,20° Tx: 1,40° Rx: 0,70° Tx: 0,60°
-15 dB Rx: 4,90° Tx: 3,10° Rx: 4,90° Tx: 3,10° Rx: 1,60° Tx: 1,40°
Уровень боковвых лепестков 100λ/D < Ɵ ≤ 20° 29 - 25 LogƟ dBi 29 - 25 LogƟ dBi 29 - 25 LogƟ dBi
20° < Ɵ ≤ 26.3° -3.5 dBi -3.5 dBi -3.5 dBi
26.3° < Ɵ ≤ 48° 32 - 25 LogƟ dBi 33 - 25 LogƟ dBi 33 - 25 LogƟ dBi
Ɵ > 48° -10 dBi -10 dBi -10 dBi
Шумовая температура 44-52 К 45-57 К 41-56 К
Кроссполяризационная развязка >30 dB - >30 dB
Интерфейсы волноводных портов RX CRP229F CRP229F WR75
TX CRP137 или N-тип CRP137 или N-тип WR75
Макс.вес монтируемых радиоустройств 9 кг 9 кг 5,5 кг
Материал рефлектора Полиэстер SMC, армированный стекловолокном
Тип антенны Офсет
Диаметр столба 6,63`` / 168 мм
Диапазон регулировки EL 5° - 90°
Диапазон регулировки AZ 0° - 360°
Вес 237 кг (брутто) / 157 кг (нетто)
Ветровая нагрузка Рабочая 80 км/ч
Максимальная 201 км/ч
Температурный диапазон от -40° до +60°С
Атмосферные условия Соль, загрязнители и загрязняющие вещества, встречающиеся в прибрежных и промышленных зонах
Относительная влажность до 100%
Солнечная радиация 360 BTU/h/ft²
