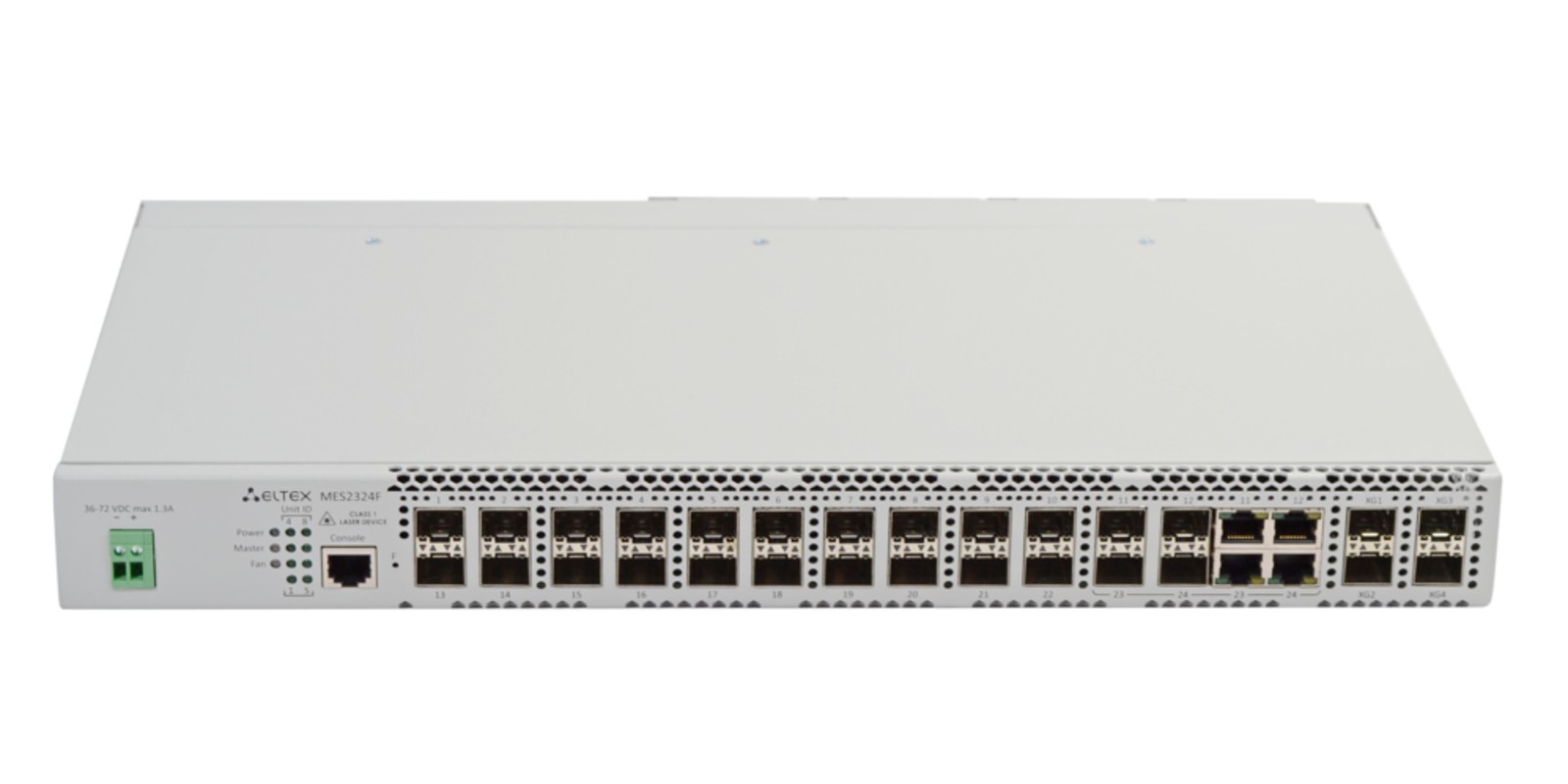

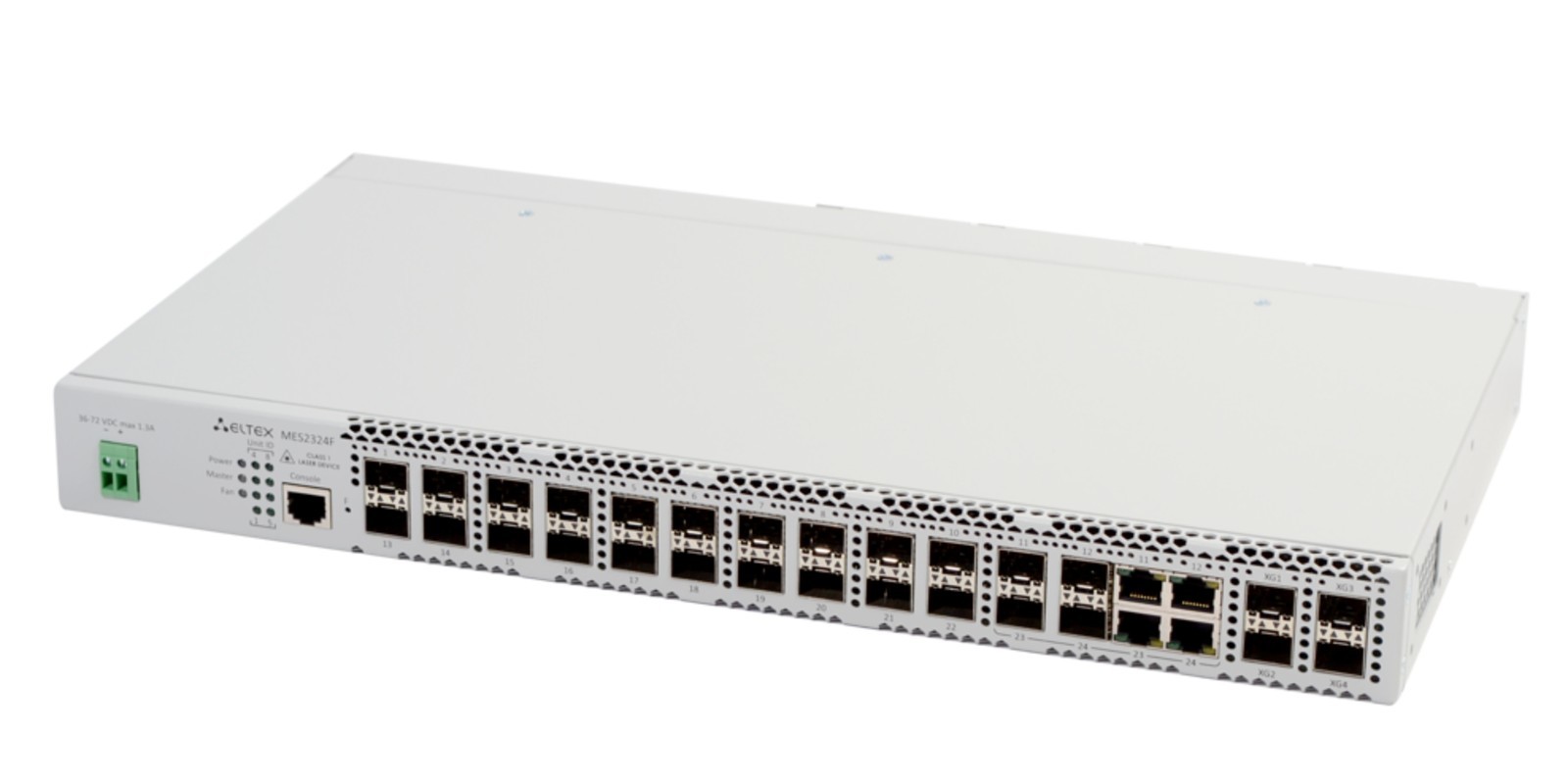

MES2324F_DC Управляемый стекируемый коммутатор уровня L2+: Marvel 98DX3236, 20х1000BASE-X/100BASE-FX (SFP), 4х10/100/1000BASE-T/1000BASE-X Combo, 4х10GBASE-R (SFP+)/1000BASE-X (SFP), RS-232/RJ-45
Оптический коммутатор доступа на питании DC
Ethernet-коммутатор MES2324F_DC- коммутатор доступа с 20 оптическими портами и 4 combo-портами, работает в режиме питания по постоянному току 36-72 В. Коммутатор может быть оснащен портом OOB -порт (out-of band) 10/100/1000BASE-T (RJ-45) для удаленного управления устройством. Управление осуществляется по сети,
раздельно с каналом передачи данных. Режим активного охлаждения устройства обеспечивают 4 вентиляционных модуля, обеспечивая бесперебойность функционирования сети оператора.
Ключевые преимущества
- Коммутатор L2+
- Поддержка стекирования
- Поддержка Multicast (IGMP snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
Краткое описание
MES2324F - коммутатор доступа, который осуществляет подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Интерфейсы
- 20 х 1000BASE-X/100BASE-FX (SFP)
- 4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX Combo
- 4 х 10GBASE-R (SFP+)/1000BASE-X (SFP)
- Консольный порт: RS-232/RJ-45
Функции интерфейсов
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Стекирование
Функции при работе с МAC-адресами
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
Поддержка VLAN
- Поддержка Voice VLAN
- Поддержка 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
Функции L2 Multicast
- Поддержка профилей Multicast
- Поддержка статических Mullticast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
Функции L2
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spaning Tree protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree, IEEE802.1s)
- Поддержка STP Multiprocess
- Поддержка Spanning Tree Fast Link option
- Поддержка EAPS¹
- Поддержка STP Root Guard
- Поддержка STP Loop Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection (LBD) на основе VLAN
- Поддержка ERPS (G.8032v2)
- Поддержка Private VLAN
- Поддержка Layer 2 Protocol Tunneling
Функции L3
- Статические IP-маршруты
- Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3
- Address Resolution Protocol (ARP)
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
- Поддержка функции IP Unnumbered
- Балансировка нагрузки ECMP
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
Поддержка IPv6
- Функциональность IPv6 Host
- Совместное использование IPv4, Ipv6
Сервисные функции
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
Функции обеспечения безопасности
- DHCP snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN1
- Система предотвращения DoS-атак
- Сегментация трафика
- Защита от несанкционированных DHCP-серверов
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- PPPoE Intermidiate agent
ACL (Списки управления доступом)
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IPv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Настройка приоритета 802.1p для VLAN управления
- Перемаркировка DSCP to COS, COS to DSCP
- Назначение VLAN на основании ACL
- Назначение меток 802.1p, DSCP для протокола IGMP
ОАМ/CFM
- 802.3ah Ethernet Link OAM
- Dying Gasp
- 802.1ag Connectivity Fault Management (CFM)¹
- 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
Основные функции управления
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP
- Перенаправление вывода команд CLI в произвольный файл на ПЗУ
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Поддержка IPv4)
- DHCP Option 12
- DHCP Relay Option 82
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Восстановление пароля
- Ping (поддержка IPv4/IPv6)
- Сервер FTP¹
- Сервер DNS
Функции мониторинга
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка мониторинга загрузки CPU по задачам и по типу трафика
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
MIB
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 271,1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
- RFC 826 ARP
