Многофункциональная головная телевизионная платформа TRIAX BLACK EDITION

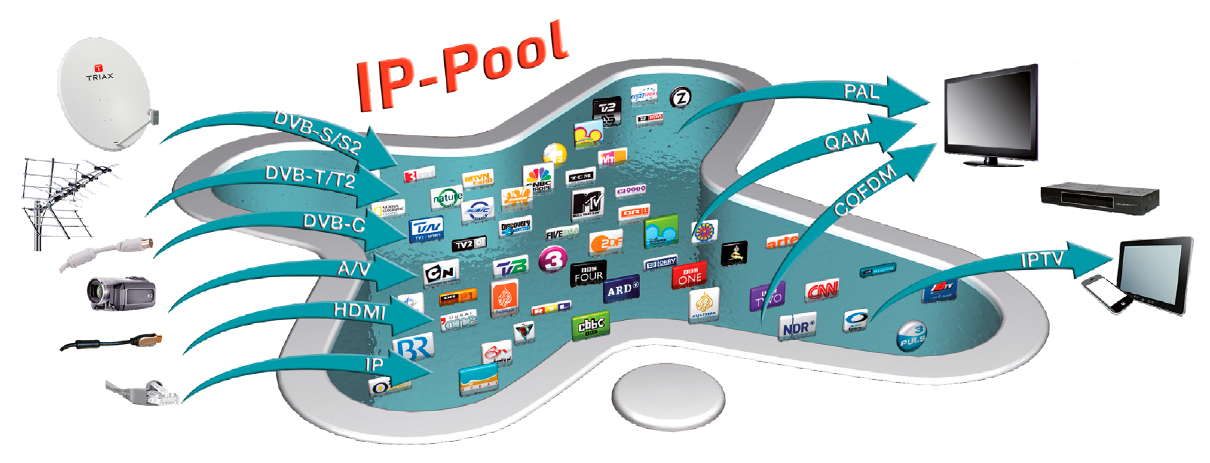

Забудьте все, что вы знаете о головных станциях! С TRIAX TDX вы двигаетесь в совершенно новый мир! Революционная технология "IP Pool Triax" упрощает создание и обработку телевизионных сигналов. Эта технология делает входные и выходные модули независимыми друг от друга.



Все входные сигналы, независимо от того, спутникоый ли это сигнал, сигнал наземного или кабельного телевидения, аудио/видео сигнал от внешнего источника или ТВ-сигнал, полученный из Интернета - все эти сигналы независимо друг от друга распределяются из IP-пула к любому выходному модулю. Каждый из этих входных сигналов, может быть преобразован в любой выходной сигнал: PAL, QAM, COFDM и IP. Благодаря тому, что входные сигналы не "прикреплены" к какому-либо конкретному выходу, входной сигнал может быть назначен на несколько различных модулей вывода. Это так просто!

Управление и настройка системы производится через конфигурационный порт RJ-45 при помощи персонального компьютера. Программной средой служит обычный Web-браузер, интерфейс управляющей программы интуитивно понятен и русифицирован. При подключении головной станции к Ethernet или Internet сети с присвоением ей IP-адреса, становится возможен удалённый доступ к программе управления.



ВХОДНЫЕ МОДУЛИ

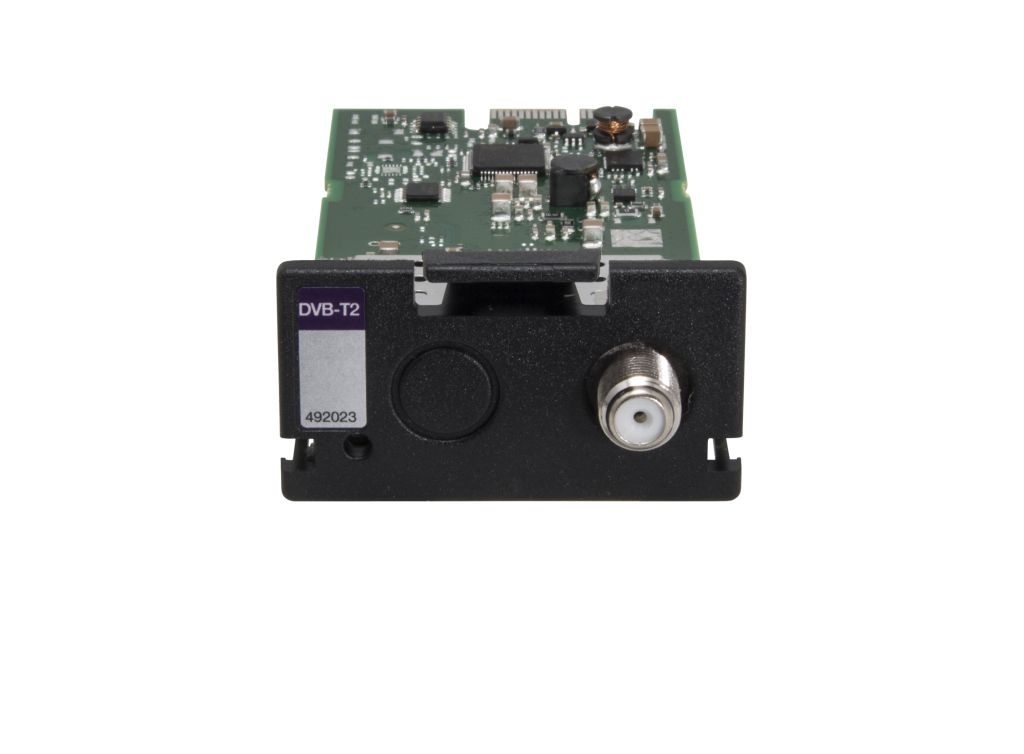

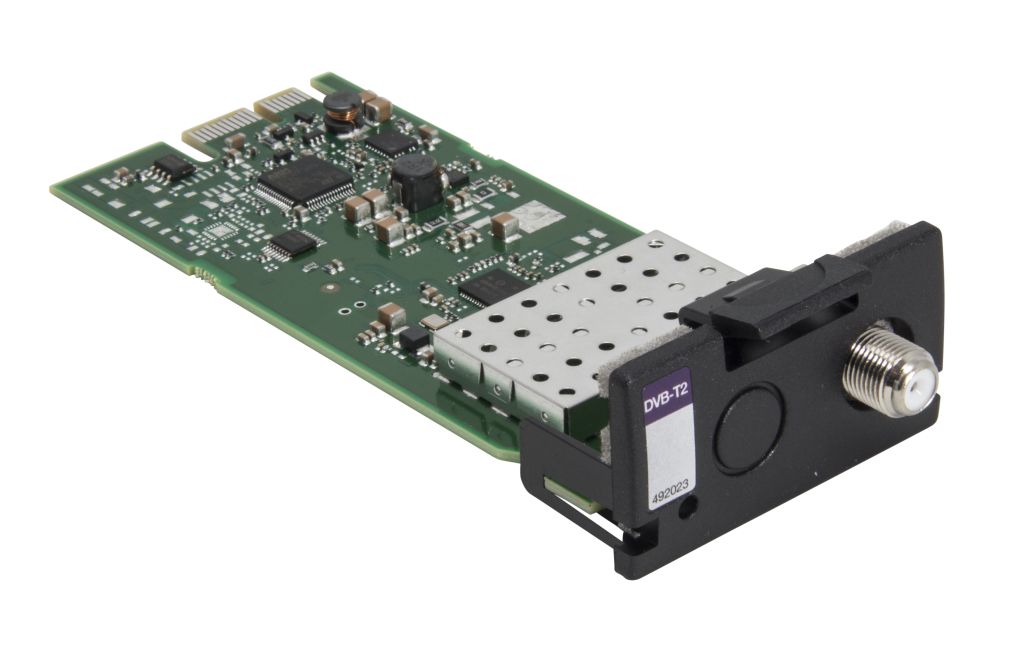

TDX DVB-T/T2 Входной Модуль

TDX_DVB-T2_module_-_2.jpg TDX_DVB-T2_module_-_1.jpg

Входной DVB-T/T2 Модуль. COFDM Модулятор. Входная частота : 177,5 - 226,5 / 474 - 862 МГц

ХАРАКТЕРИСТИКИ

Демодуляция COFDM
Входной уровень - QPSK 8K 18...91 дБмкВ
Входной уровень - QAM16 25...91 дБмкВ
Входной уровень - QAM64 30...91 дБмкВ
Модуляция DVB-T QPSK, 16QAM, 64QAM
Модуляция DVB-T2 QPSK, 16QAM, 64QAM, 256QAM
Скорость кодирования DVB-T 1/2, 2/3, 3/4, 5/6, 7/8
Скорость кодирования DVB-T2 1/2, 2/3, 3/4, 5/6
Входные полосы частот 177.5 - 226.5 / 474 - 858 МГц
Ширина канала 7/8 МГц
Входной коэффициент шума < 7.0 дБ
Возвратные потери > 6.0 дБ
Волновое сопротивление 75 Ω
Питание 12 В
Потребляемый ток 275 мA
Количество входов 1
Тип разъема F-гнездо

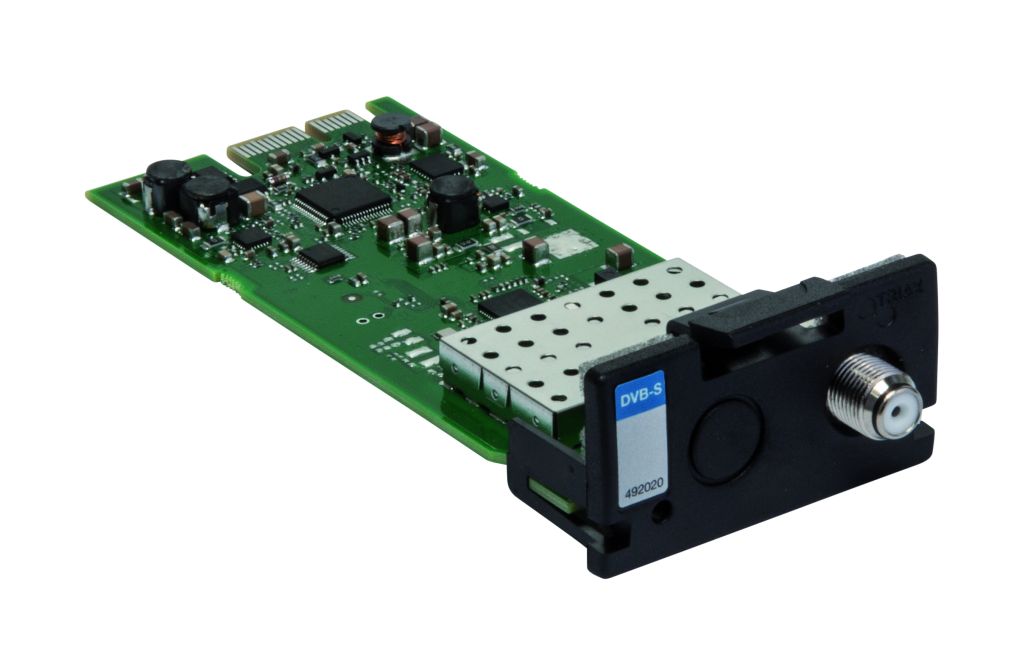

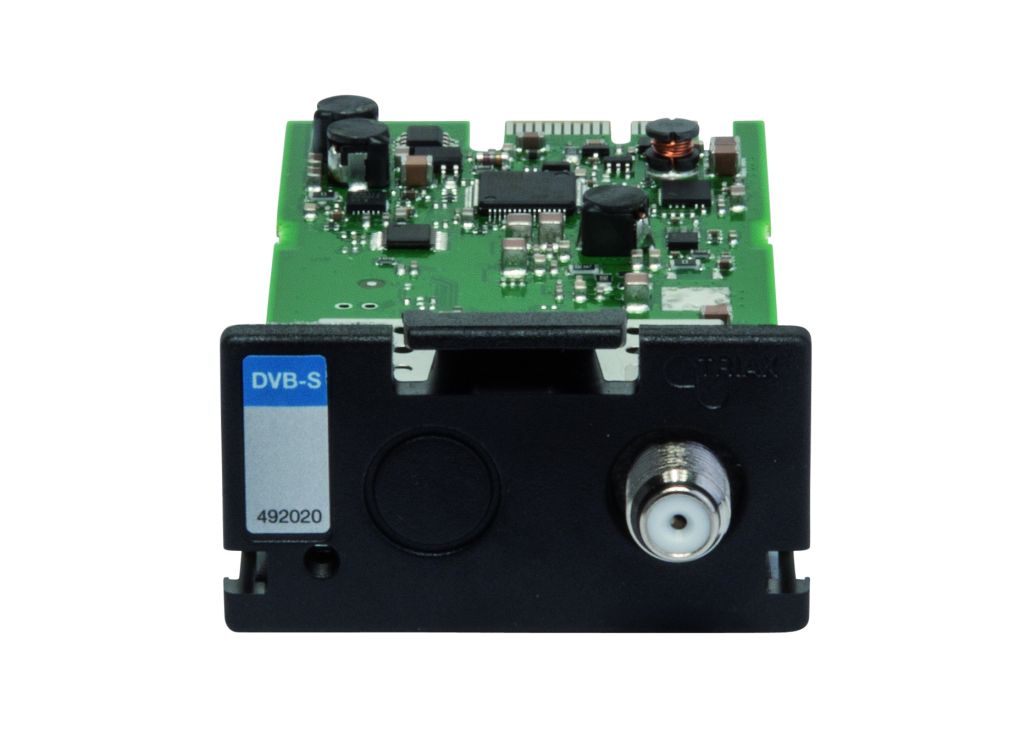

TDX DVB-S/S2 Входной Модуль

Входной Модуль DVB-S/S2 - QPSK и 8PSK-демодулятор. Модуль может принять полный транспордер. Все сервисы на выбранной частоте будут переданы в IP-пул TDX. Входная частота : 950-2150 МГц
ХАРАКТЕРИСТИКИ
Уровень входного сигнала 44 ... 91 дБмкВ
LNB V / H переключение 0-13-18 / 300 В / мА
LNB LO / HI переключение 0/22 кГц
Версия DiSEqC 1.1
Диапазон входных частот 950-2150 МГц
Возвратные потери входного сигнала > 10 дБ
Волновое сопротивление 75 Ω
Питание 12 В
Потребляемый ток 450 мА max.
Количество входов 1
Тип разъема F-гнездо

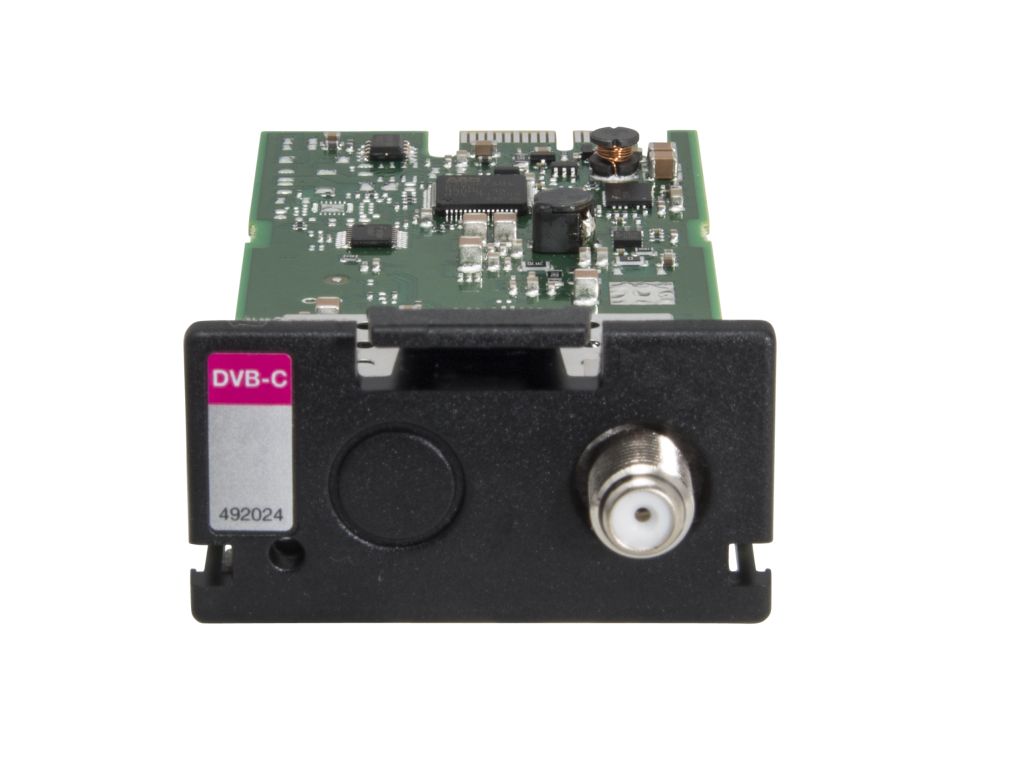

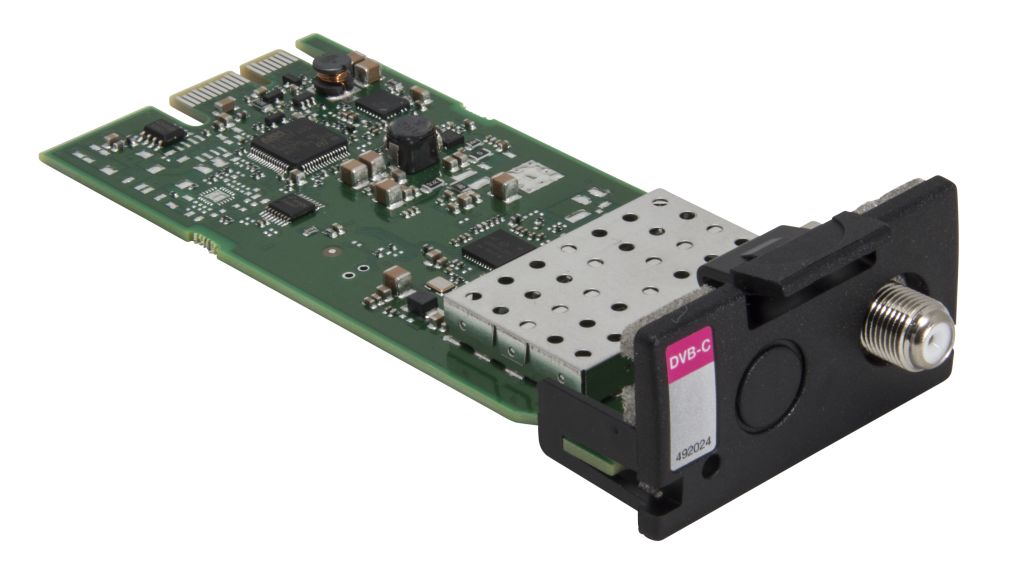

TDX DVB-С Входной Модуль

Входной Модуль DVB-C включает в себя тюнер, со встроенным регулятором усиления и фильтрации каналов, и QAM-демодулятор последовательного транспортного потока ввода в систему TDX. Модули DVB-C могут быть размещены в любом из слотов в Базовом Шасси
ХАРАКТЕРИСТИКИ
Демодуляция QAM
Режимы ввода QAM 16 QAM, 64 QAM, 128 QAM, 256 QAM
Демодулятор Symbolrate От 1,0 до 7,2 MSYM / с
Уровень входного сигнала - QAM64 40 ... 91 дБмкВ
Уровень входного сигнала - QAM256 30 ... 91 дБмкВ
Выходной видео-кодек MPEG-2 / MPEG-4
Диапазон входных частот 114 - 858 МГц
Пропускная способность 8 МГц
Входной коэффициент шума <7,0 дБ
Возвратные потери входного сигнала > 7,0 дБ
Волновое сопротивление 75 Ω
Питание 12 В
Потребляемый ток 120 мА
Количество входов 1
Тип разъема F-гнездо

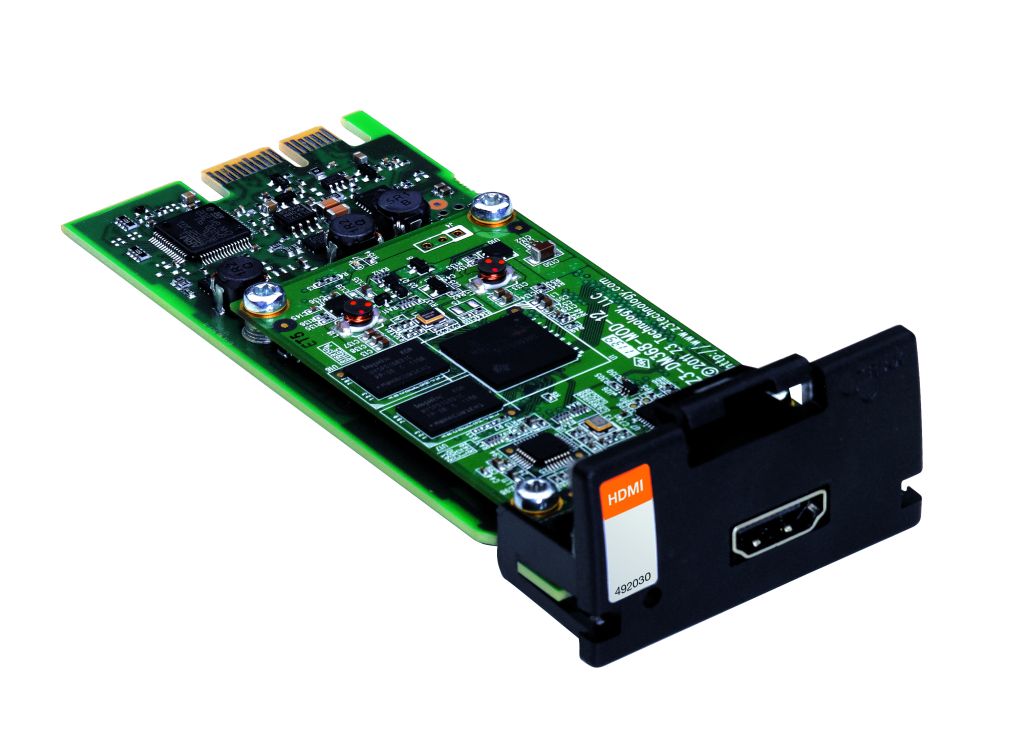

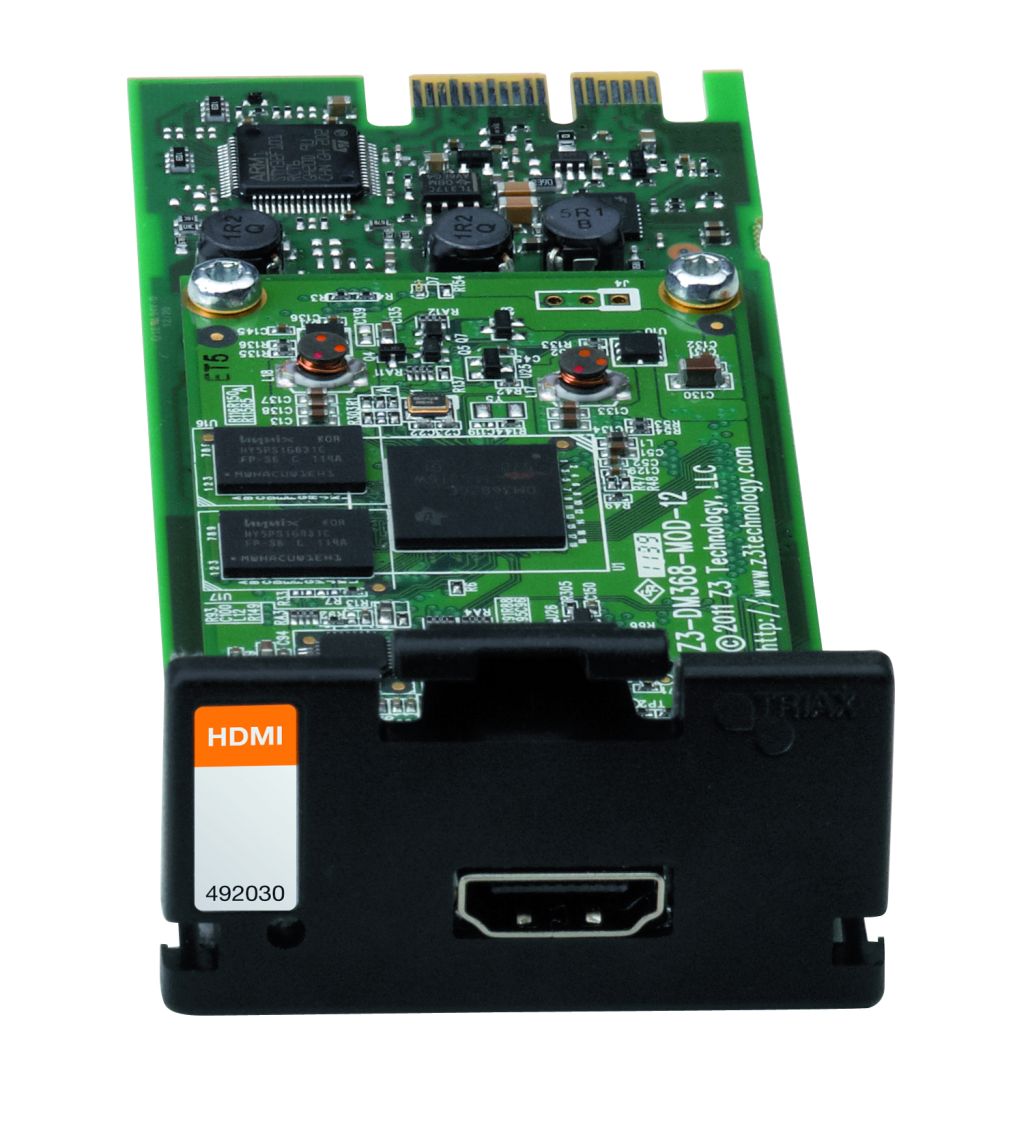

TDX HDMI Входной Модуль

Входной модуль HDMI преобразует цифровые аудио и видео сигналы от внешнего источника (телевизионная приставка, DVD - плеер, фотоаппарат, ноутбук и т.п.), в поток данных MPEG. Этот поток данных затем оказываются в "бассейне" TDX и могут быть отправлены на любые выходные модули TDX.
ХАРАКТЕРИСТИКИ
Стандарты ввода видео 480i30; 480p60; 576i25; 576p50; 720p50 / 60; 1080p25 / 30; 1080i25 / 30
Аудио поддержка AAC, 48 кГц / MPEG-2 (L1), Stereo или AC3
Тип выхода MPEG (Serial) транспортный поток (LVDS)
Выходной видео кодек MPEG-2, MPEG-4
Питание 12 В
Потребляемый ток 320 мА
Количество входов 1
Тип разъема HDMI - гнездо



ВЫХОДНЫЕ МОДУЛИ

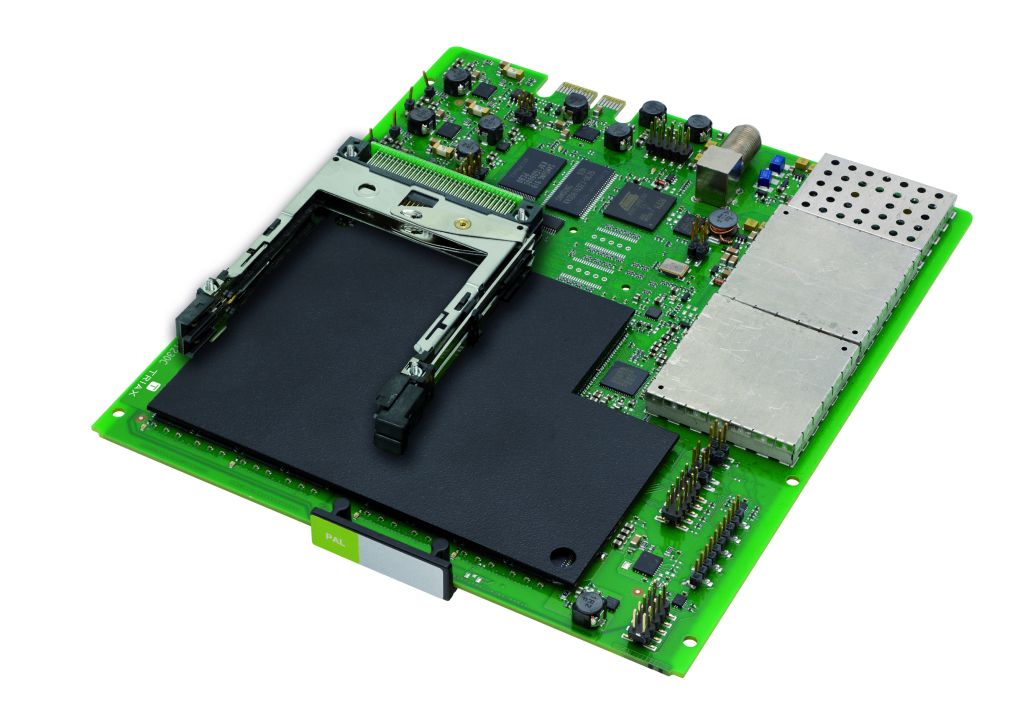

TDX PAL FTA / PAL 2CI  Выходной Модуль

Четырехканальный выходной модуль PAL. Любой из каналов, поступающих из TDX пула может быть преобразован в аналоговый сигнал PAL (мод.492050). С одного Базового Шасси можно получить 24 PAL услуги / телевизионных программ на выходе. Каждый из выходных модулей PAL могут поставляться с 2-мя CI-слотами (мод.492051) под установку CAM-модулей для декодирования сигнала.

Так же могут поставляться PAL HD (мод.492052)/PAL HD CI (мод.492053) выходные модули, которые могут принять любой HD сервис из пула TDX, конвертировать его в формат SD и выдать аналоговый PAL-сигнал на выходе.

ХАРАКТЕРИСТИКИ
Стабильность несущей видео <± 30 кГц
Регулировка уровня выходного сигнала  +3 ...- 17 дБ
Уровень выходного сигнала 103.0 дБмкВ
Отношение сигнал / шум ≥ 58 дБ
Звуковая несущая 5,5 / 5,74 / 6,0 / 6,5 МГц
Стабильность несущей звука Nicam / A2: ± 1 кГц, моно: ± 5 кГц
Стандарт цветности PAL (B / G, I, L, D / K), SECAM
Диапазон выходной частоты 47 - 862 МГц
Ширина канала 7 / 8 МГц
Волновое сопротивление  75 Ω
Питание 12 В
Потребляемый ток 1600 мА
Тип разъема F - гнездо
Количество CI-слотов 2 (мод.492051)

.

TDX QAM FTA / QAM 2CI  Выходной Модуль

Четырехканальный выходной модуль QAM (мод.492055) позволяет создавать свои собственные паеты услуг / телевизионных программ, доступных в TDX пуле, и сформировать их в потоке данных QAM. В зависимости от пропускной способности каждого сервиса можно смешать все услуги и использовать общую пропускную способность оптимальным образом.

Могут поставляться выходные QAM модули с 2-мя CI-слотами (мод.492056) под установку в них CAM-модулей для декодирования сигнала.

ХАРАКТЕРИСТИКИ
Выходные стандарты QAM 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Регулировка уровня выходного сигнала  +3 ...- 17 дБ
Уровень выходного сигнала 100.0 дБмкВ
Выходная скорость передачи символов 3.15 - 7,2 Мбит / с
MER ≥ 41,0 (тип. 42) дБ
Диапазон выходной частоты 50,5 - 858 МГц
Ширина канала 7/8/8,5 МГц
Волновое сопротивление  75 Ω
Питание 12 В
Потребляемый ток 700 мА
Тип разъема F - гнездо
Количество CI-слотов 2 (мод.492056)



.

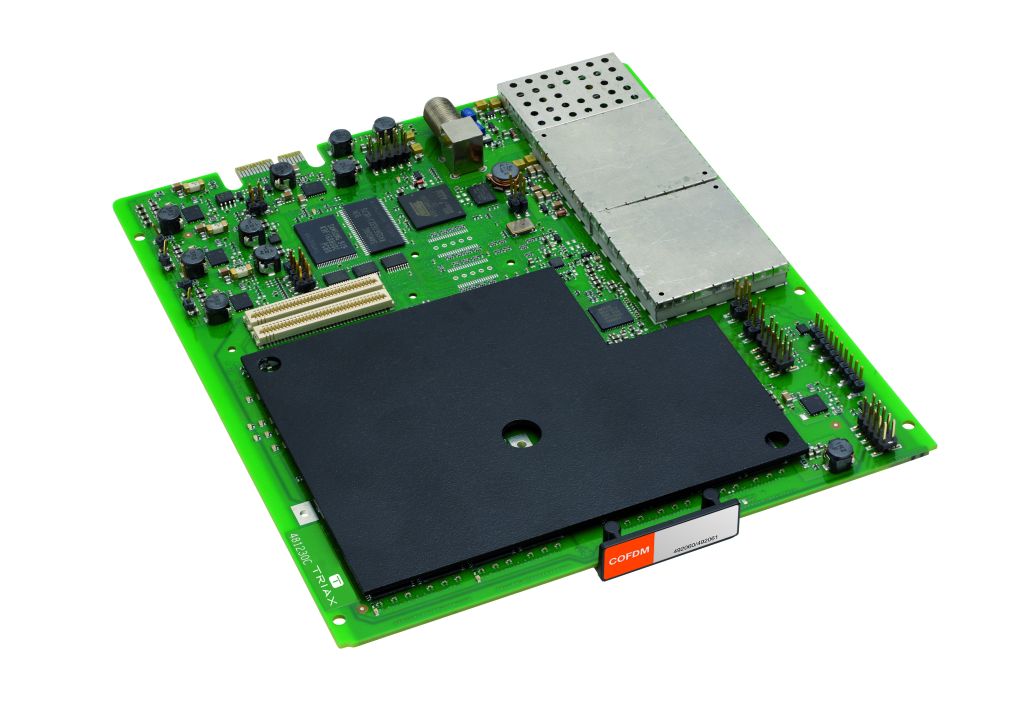

TDX COFDM FTA / COFDM 2CI  Выходной Модуль

Четырехканальный выходной модуль COFDM (мод.492060) позволяет создавать свои собственные паеты услуг / телевизионных программ, доступных в TDX пуле, и сформировать их в потоке данных COFDM. В зависимости от пропускной способности каждого сервиса можно смешать все услуги и использовать общую пропускную способность оптимальным образом.
ХАРАКТЕРИСТИКИ
Выходные стандарты QAM 16QAM, 64QAM, QPSK
FEC rate 1/2, 2/3, 3/4, 5/6, 7/8
Регулировка уровня выходного сигнала  +3 ...- 17 дБ
Уровень выходного сигнала 100.0 дБмкВ
MER ≥ 36 (typ. 38) дБ
Диапазон выходной частоты 50,5 - 858 МГц
Ширина полосы 7/8/8,5 МГц
Шаг частоты 250 кГц
Волновое сопротивление 75 Ω
Питание 12 В
Потребляемый ток 1000 мА
Тип разъема F - гнездо
Количество CI-слотов 2 (мод.492061)



.

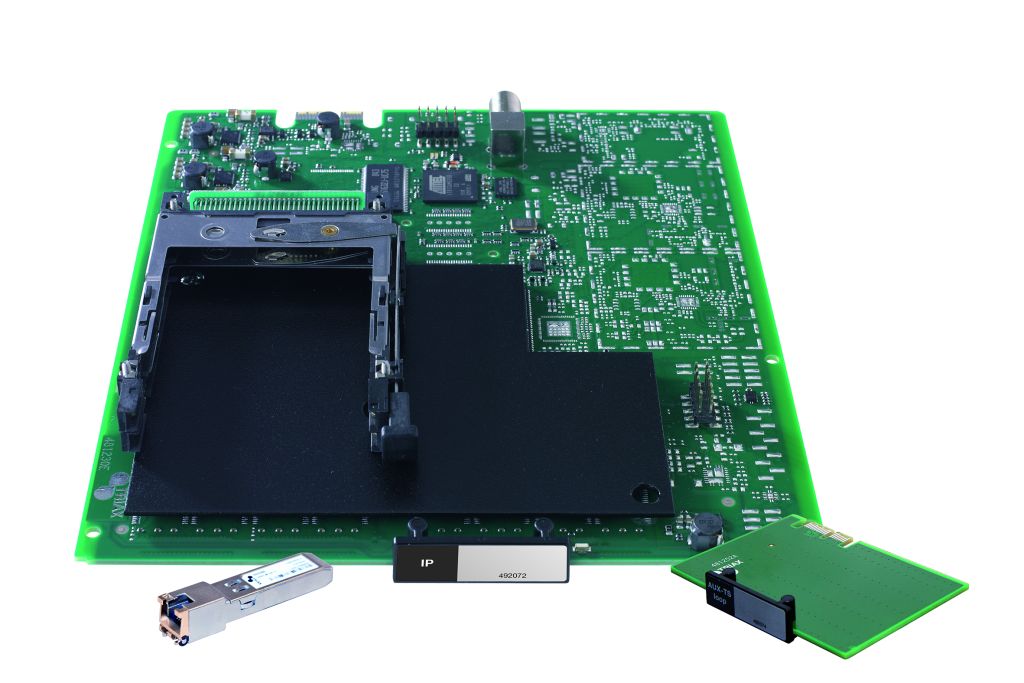

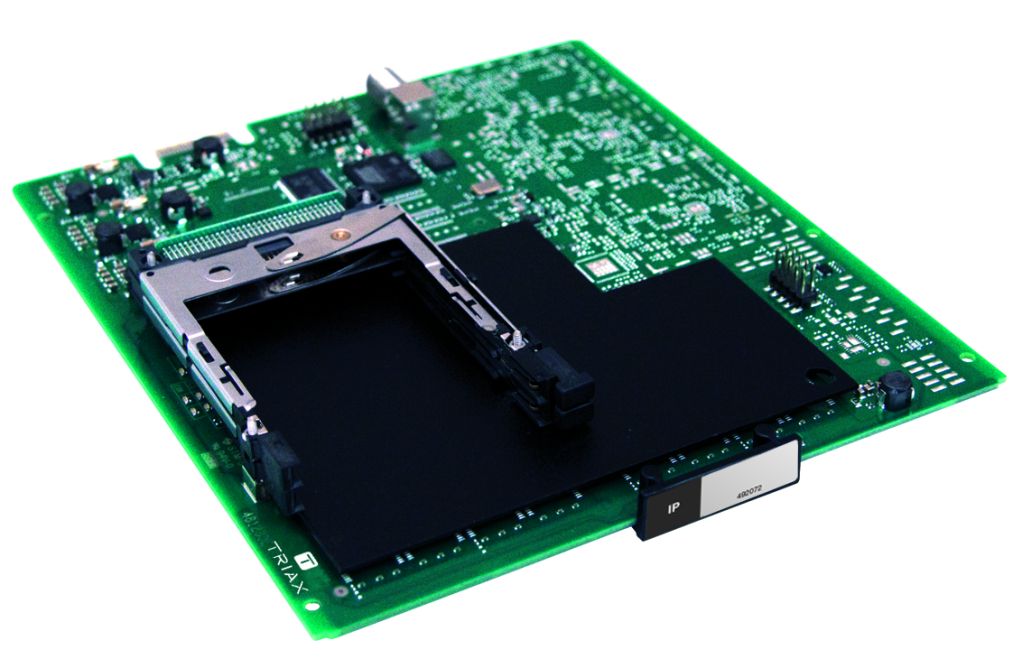

TDX IP 2CI  Выходной Модуль

Выходной модуль IP применяется для передачи цифрового видео, аудио и прочих данных, инкапсулированных в пределах одного или более MPEG2 / DVB транспортных потоков.

Платформа TDXпри установке IP модуля обеспечивает следующую функциональность:

  • многоадресной потоковой передачи IP (UDP потоковой передачи)
  • опция RTP
  • IGMP версии 2
  • SPTS включая SDT, PAT, PMT, CAT
  • Соотношение пакетов 3-7 TS пакета в соотношении IP-пакетов 3-7: 1
  • Максимум BW 720 Мбит / с Выход на модуль вывода IP
  • 96 услуг на модуль вывода IP / гнездо AUX
  • Можно изменить идентификатор службы (SID)
  • Можно выбрать один из IP с помощью Link
  • 2 х слотов CI EN 50, соответствующие 221

Комплектация выходного IP-модуля:

  • выходной модуль IP
  • Вспомогательная плата
  • SFP приемопередатчик RJ45 - медь
 ХАРАКТЕРИСТИКИ

Формат ввода данных TDX MPEG-2 / DVB SPTSs - UDP / IP через GbE
Тип выхода 950-21 TDX проприетарные контроль и данные 50
Выходная макс. пропускная способность макс 940 Мбит / с
Выходной формат MPEG-2 / DVB совместимый SPTS UDP / IP Multicast через GbE
Выход протокола 3-7: 1 соотношение TS / IP пакетов (настраивается через GUI), RTP (опционально через GUI)
Количество CI-слотов 2
Питание 12 В
Потребляемый ток 600 мА
Руководство по настройке (~16 МБ) pdflogo2.jpg
